Технічний паспорт РКПП

C635 DDCT

Dual Dry Clutch Transmission
Fiat
C635 DDCT
Збільшити фото
Сумісні моделі автомобілів:
Fiat 500L (USA) / Giulietta / Dodge Dart 2010-2022

Технічні Характеристики та Допуски

DATA-SHEET
Заводський код:
Конструкція: 6-ступенева преселективна роботизована трансмісія
Зчеплення:
Подвійне сухе фрикційне зчеплення
Маркування зчеплення:
Олива в КПП: Tutela Transmission Gearforce 75W
Гідравліка актуатора: Tutela Transmission Dual Clutch 75W
Об'єм заливки в мех частину: 1.7 – 1.8
Інтервал заміни оливи: 60 000
Планова адаптація: 30 000
Важливе застереження інженера VIN-код обов'язковий

Всі технічні дані, типи олив та номери деталей наведені виключно для ознайомлення. Залежно від року випуску та ревізії блоку TCU специфікації можуть відрізнятися. Остаточний підбір зчеплення та рідин виконуйте суворо за VIN-кодом автомобіля в оригінальних каталогах запчастин.

Рекомендовані Оливи та Рідини

Каталог олив
Petronas Tutela CS Speed 75W

Petronas Tutela CS Speed 75W

Специфікація

Калькулятор залишку зчеплення

ЕКСПРЕС

Перевірені СТО

Спеціалізовані техцентри
Усі СТО
Shift Service PRO

Shift Service

м. Київ

Професійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!

Ремонт РКПП Модернізація блоків
Запис
Powershift Garage PRO

Powershift Garage

м. Бровари / м. Київ

Спеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)

Ремонт Powershift Заміна щеплення
Запис
AXONIX PRO

AXONIX

м. Київ

Спеціалізований центр комплексного відновлення та діагностики роботизованих КПП, актуаторів і гіброблоків.

Ремонт РКПП Відновлення блоків
Запис

Свіжі новини

Архів →

Конструкція та Принцип Роботи

СЕРВІСНИЙ ОГЛЯД

C635 DDCT (Dual Dry Clutch Transmission) — це 6-ступенева преселективна роботизована трансмісія нового покоління з двома сухими зчепленнями, розроблена інженерним альянсом Fiat Powertrain Technologies (FPT) та Magneti Marelli. На ринку Північної Америки агрегат отримав комерційне маркування Euro Twin Clutch Transmission і масово встановлювався на Fiat 500L (2014–2015 рр.) у зв'язці з потужним турбодвигуном 1.4 MultiAir Turbo (160 к.с.).

Робота без розриву тяги

На відміну від звичайних однодискових роботів Dualogic, у C635 одне зчеплення постійно контролює непарні передачі (1, 3, 5, R), а друге — парні (2, 4, 6). Наступна передача завжди попередньо ввімкнена, завдяки чому перемикання відбувається практично за мілісекунди без втрати крутного моменту та відчутних «клевків» кузова.

Модельний ряд та агрегатування

Окрім американської версії Fiat 500L (1.4 MultiAir Turbo, 160 к.с.), трансмісія під маркуванням TCT активно застосовується концерном на Alfa Romeo Giulietta, MiTo та Dodge Dart, де вона перетравлює крутний момент аж до 350 Нм.

Конструктивні особливості та гідравліка C635

Подвійне сухе зчеплення LuK: компактний пакет з двома веденими дисками та механізмами компенсації зносу, вижим якого регулюється прецизійними підбірними шайбами для кожного контуру (К1 та К2).
Електрогідравлічний мехатронік: автономний модуль керування під тиском 55–60 бар із високопродуктивним насосом, акумулятором тиску та пропорційними соленойдами клапанів.
Два ізольовані масляні контури: коробка вимагає чіткого розділення синтетичної оливи редуктора КПП та спеціалізованої гідравлічної рідини мехатроніка Tutela CS Speed / Gearforce.
Високий коефіцієнт ККД: відсутність гідротрансформатора забезпечує динаміку розгону кращу, ніж на МКПП, знижуючи споживання пального на 6–10% у міському циклі.

Регламент надійності: Безвідмовна робота C635 DDCT вимагає оновлення рідини в мехатроніку кожні 40–50 тис. км, точного розрахунку регулювальних шайб під час монтажу зчеплення за допомогою оригінального спецінструменту та регулярного калібрування точок схоплювання дисків К1/К2 через діагностичний софт (wiTECH / MultiECUScan).

Поєднання преселективної схеми подвійного зчеплення та прецизійної італійської гідравліки робить трансмісію C635 DDCT однією з найбільш динамічних і паливно-ефективних РКПП у класі компактних автомобілів.

Електронні та Механічні Вузли РКПП

3 модулів

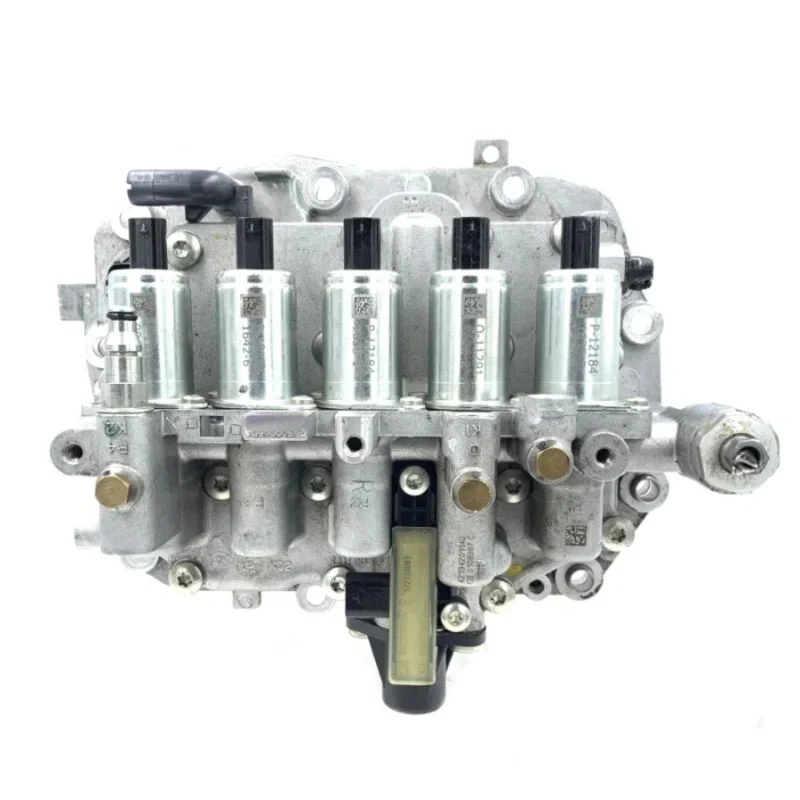

Електрогідравлічний модуль Мехатронік C635

Електрогідравлічний модуль Мехатронік C635

Комплексний електрогідравлічний модуль керування (Мехатронік Magneti Marelli / FPT), змонтований на передній частині картера 6-ступеневої РКПП C635 DDCT (Alfa TCT / Fiat / Jeep). Поєднує в єдиному прецизійному корпусі електричний гідронасос, мембранний гідроакумулятор високого тиску, групу пропорційних електромагнітних соленоїдів та систему інтегрованих гідроциліндрів зі штоками й безконтактними датчиками положення. Здійснює незалежне швидкісне керування стисканням двох пакетів сухого подвійного зчеплення K1 (непарні передачі 1-3-5) і K2 (парні передачі 2-4-6 та R), а також гідравлічний вибір і вмикання передач без розриву тяги. Внутрішнє перепускання тиску в клапанній плиті, знос ущільнювальних манжет штоків або втрата тиску в акумуляторі призводять до скидання коробки в нейтраль на ходу, відсікання парного чи непарного ряду передач та блокування системи Alfa TCT з помилками P0900 / P1CD4.

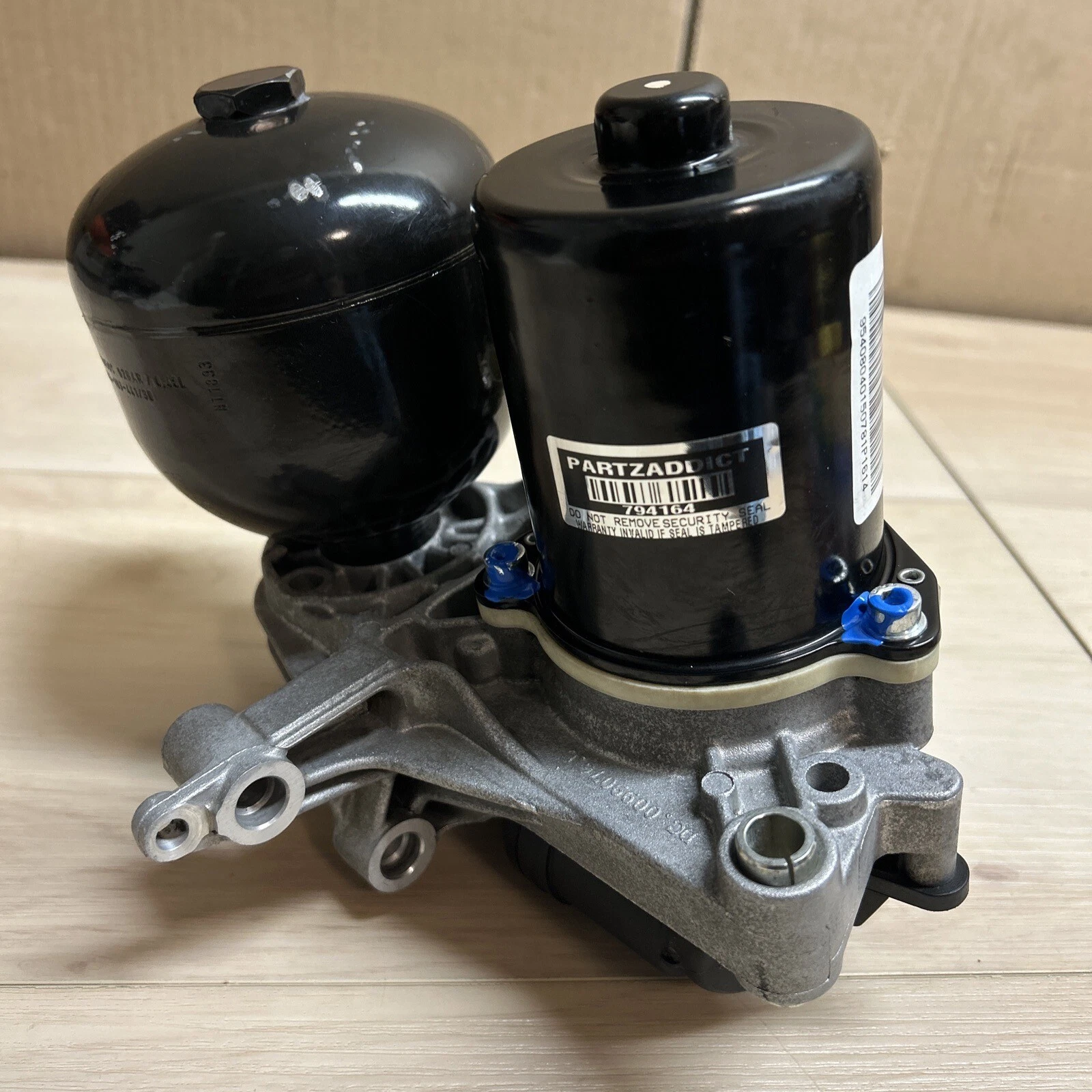

Електронасос гідравліки високого тиску

Електронасос гідравліки високого тиску

Високонапірний електрогідравлічний насосний вузол, інтегрований у мехатронік преселективної коробки передач C635 DDCT (Alfa TCT / Fiat / Jeep). Складається з силового 12V електродвигуна постійного струму та шестеренчастої помпи високої продуктивності, яка нагнітає гідравлічну рідину в ресивер і робочі контури, підтримуючи постійний системний тиск у діапазоні 45–60 бар. Забезпечує енергією гідроциліндри змикання подвійного сухого зчеплення K1/K2 та приводи штоків перемикання передач. Знос графітових щіток двигуна, перегорання реле або термічне перевантаження насоса (через постійні цикли підкачування при несправному гідроакумуляторі) призводять до критичного падіння тиску, раптового переходу трансмісії в нейтраль під час руху та блокування роботизованої системи з помилками P0932 / P1CD4.

Гідроакумулятор тиску («груша» ресивера)

Гідроакумулятор тиску («груша» ресивера)

Сталевий високонапірний мембранний ресивер місткістю близько 0.5 л, змонтований на гідроблоці мехатроніка РКПП C635 DDCT (Alfa TCT / Fiat / Jeep). Усередині розділений термостійкою гумовою діафрагмою на камеру зі стисненим азотом та робочу камеру, де накопичується гідравлічна рідина під тиском до 60 бар. Виконує роль гідроакумулятора енергії та гасника гідроударів, забезпечуючи миттєву подачу тиску для одночасного або швидкого перемикання зчеплень K1/K2 та вилок без необхідності постійного запуску електропомпи. З часом через розрив мембрани або витік азоту ресивер втрачає демпфуючу здатність: електронасос починає вмикатися кожні кілька секунд, спричиняючи свій перегрів, а різке падіння тиску при перемиканні викликає аварійне скидання коробки в нейтраль на швидкості та помилку P1CD4.

Особливості Монтажу та Спец-Інструмент УВАГА
01

Програмна декомпресія гідросистеми (Depressurization)

Перед будь-якими роботами з гідроблоком або зняттям трансмісії обов'язково виконайте процедуру декомпресії гідравлічного контуру через сканер (wiTECH, MultiECUScan або Examiner). Робочий тиск у мехатроніку C635 сягає 60 бар — розбирання без скидання тиску загрожує небезпечним викидом рідини та пошкодженням внутрішніх клапанів.

02

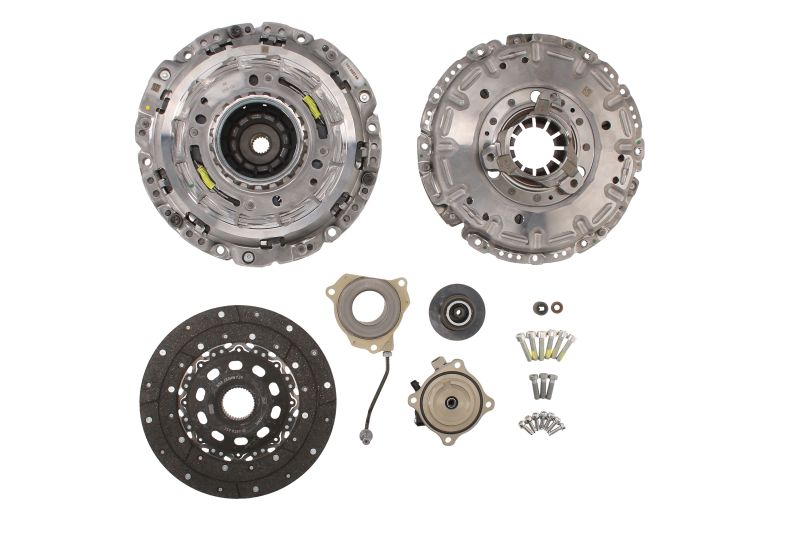

Прецизійний розрахунок шайб зчеплення (K1 та K2)

Під час встановлення подвійного зчеплення LuK обов’язково проводиться високоточне вимірювання осьових зазорів за допомогою індикаторного інструменту та індивідуальний підбір товщини регулювальних шайб окремо для зчеплення K1 і K2 згідно з мануалом FPT/LuK. Помилка в підборі шайби викликає пробуксовку або постійний перегрів фрикціонів.

03

Контроль транспортних фіксаторів

Категорично заборонено знімати транспортні фіксатори з нового комплекту подвійного зчеплення до повного та рівномірного затягування всіх болтів кріплення кошика! Передчасне видалення фіксаторів призводить до мимовільного розведення компенсаційних пружин і виводить новий комплект з ладу ще до запуску двигуна.

04

Гідропрокачування та калібрування EOL / Kiss Point

Після завершення монтажу коробки обов’язково виконується повний сервісний цикл: повне видалення повітря (гідропрокачування контуру мехатроніка), навчання крайніх положень вилок перемикання передач та програмне калібрування точок торкання обох зчеплень (Clutch Kiss Point Calibration).

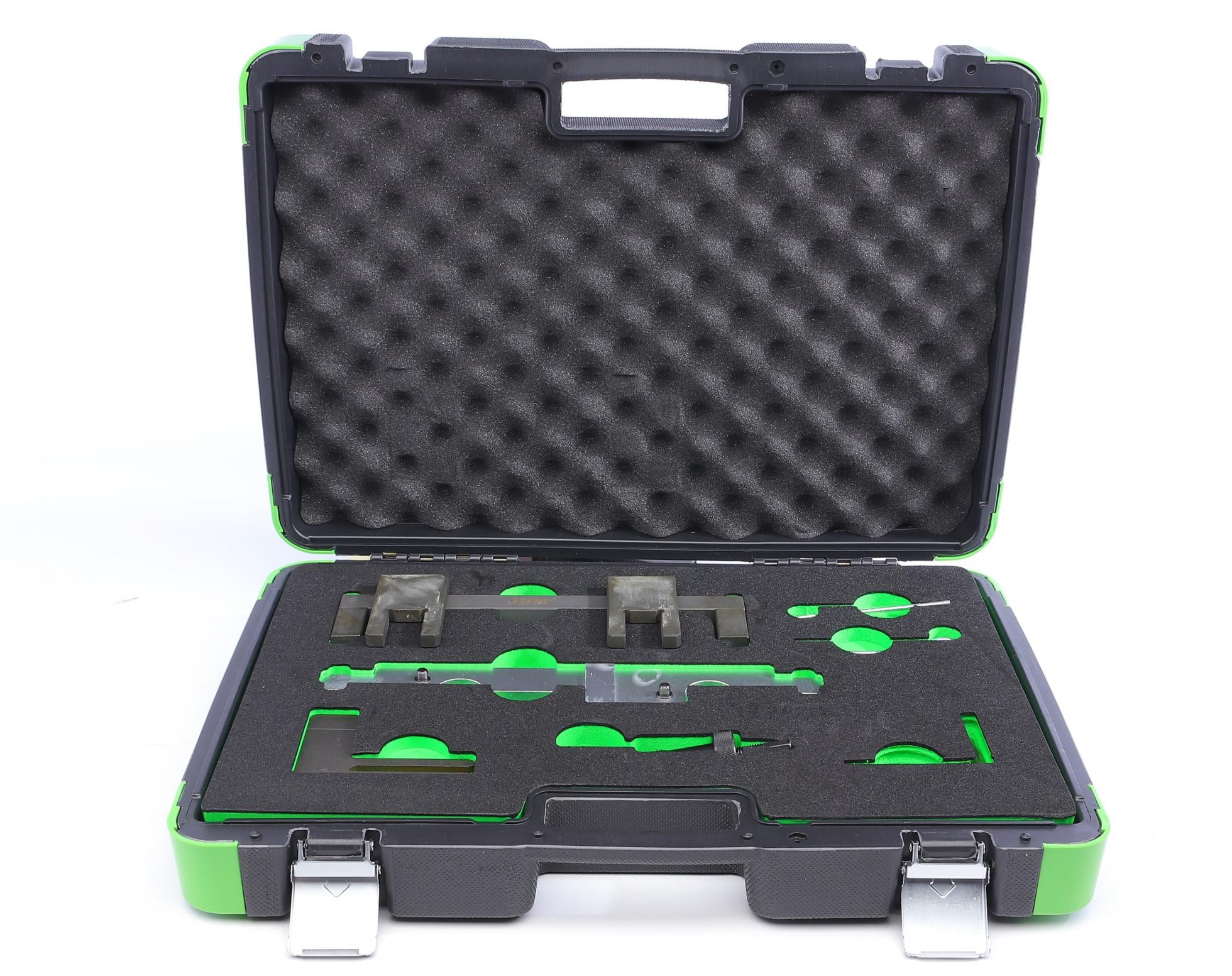

Артикул спец-інструменту:
Фото інструменту →
