Технічний паспорт РКПП
Fiat
CFC328 (C514 AMT)
Dualogic (Selespeed)
Збільшити фото
Сумісні моделі автомобілів:
Технічні Характеристики та Допуски
Заводський код:
Конструкція:
5-ступенева роботизована трансмісія
Зчеплення:
Однодискове сухе зчеплення
Маркування зчеплення:
Олива в КПП:
Tutela Transmission Gearforce 75W
Гідравліка актуатора:
Petronas Tutela CS Speed 75W
Об'єм заливки в мех частину:
1.65 - 2.00
Інтервал заміни оливи:
60 000 км
Планова адаптація:
15 000 – 20 000 км
Важливе застереження інженера
VIN-код обов'язковий
Всі технічні дані, типи олив та номери деталей наведені виключно для ознайомлення. Залежно від року випуску та ревізії блоку TCU специфікації можуть відрізнятися. Остаточний підбір зчеплення та рідин виконуйте суворо за VIN-кодом автомобіля в оригінальних каталогах запчастин.
Рекомендовані Оливи та Рідини
Калькулятор залишку зчеплення
ЕКСПРЕС
Використаний ресурс:
0%
Перевірені СТО
Спеціалізовані техцентри
PRO
Shift Service
м. Київ
Shift Service
м. КиївПрофесійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!
Ремонт РКПП
Модернізація блоків
Запис
PRO
Powershift Garage
м. Бровари / м. Київ
Powershift Garage
м. Бровари / м. КиївСпеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)
Ремонт Powershift
Заміна щеплення
Запис
Свіжі новини
Архів →
Auto24 / Stellantis Media
12.09
Autocar / BMW M Division
08.09
ZF Press Room
07.09
Robo Manual News
07.09
Конструкція та Принцип Роботи
СЕРВІСНИЙ ОГЛЯДFiat Dualogic (CFC328 / C514 AMT) — це 5-ступенева роботизована коробка передач, створена концерном Fiat у тісній співпраці з компанією Magneti Marelli. В основі трансмісії лежить перевірена часом механічна коробка серії C514, де процеси витискання зчеплення та вмикання передач автоматизовані завдяки автономному електрогідравлічному актуатору, який функціонує під робочим тиском до 40–50 бар.
Режими та логіка керування
Трансмісія забезпечує високу паливну економічність механіки з практичністю автомата, пропонуючи повністю автоматичні режими Normal та Eco (із оптимізацією обертів під мінімальну витрату), а також секвентальний ручний режим перемикання важелем.
Застосування та модельний ряд
Dualogic CFC328 масово встановлювалася на міські бестселери: Fiat 500, Fiat Panda, Grande Punto, Lancia Ypsilon та Ford Ka II, оснащені бензиновими двигунами 0.9 TwinAir, 1.2 8V та 1.4 16V.
Особливості конструкції та вразливі вузли
Два ізольовані масляні контури: коробка вимагає суворого розділення трансмісійної оливи шестерень КПП та гідравлічної рідини приводу актуатора Tutela CS Speed.
Вразливі гідрокомпоненти: втрата тиску в мембранному гідроакумуляторі («груші»), знос щіток електродвигуна насоса високого тиску та виробіток штоків пропорційних соленоїдів.
Знос зчеплення та датчиків: стирання фрикційного диска, люфт вилки зчеплення та збої потенціометрів положення штоків вибору/вмикання передач.
Симптоми та помилки: ривки під час рушання, самовільне скидання в нейтраль «N», помилка тиску P1773 або положення зчеплення P1741.
Регламент надійності: Безвідмовна робота Dualogic залежить від регулярної заміни гідрорідини Tutela CS Speed (кожні 30–40 тис. км), точного механічного регулювання штока зчеплення та своєчасного комп'ютерного калібрування точок схоплювання через діагностичне ПЗ (MultiECUScan / Fiat Examiner).
Електронні та Механічні Вузли РКПП

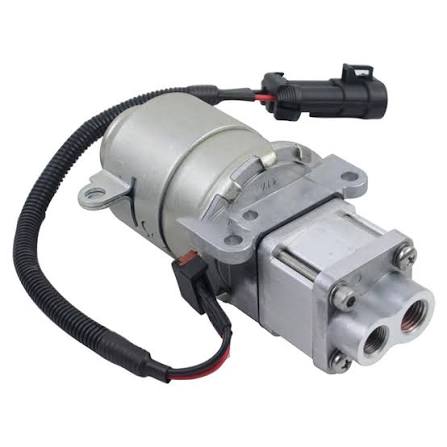

Електронасос гідроблоку
Створює високий тиск (35–50 бар) у системі для роботи актуаторів витискання зчеплення та вибору передач.

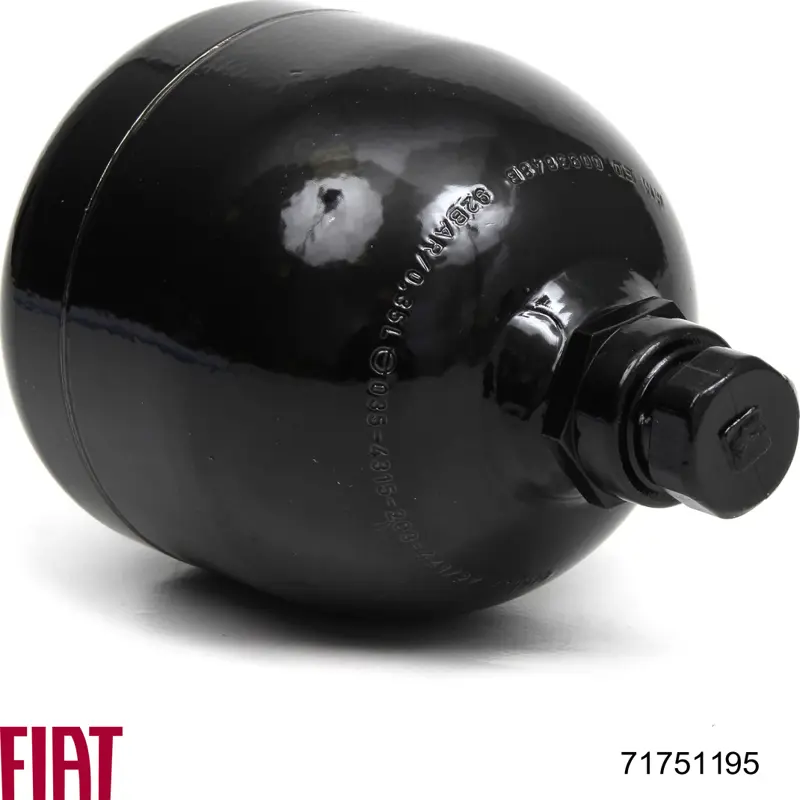

Гідроакумулятор тиску
Накопичує та демпфує робочий тиск (40–55 бар) у системі. При зносі внутрішньої мембрани насос починає качати кожні 5–10 секунд.
Датчик робочого тиску гідросистеми
Вимірює фактичний тиск рідини в гідроблоці і дає команду ЕБУ на вмикання/вимикання електронасоса.
Датчик положення штока
Безконтактний датчик положення (на базі ефекту Холла/потенціометр), фіксує переміщення штоків передач та витискного штока зчеплення
Особливості Монтажу та Спец-Інструмент
УВАГА
01

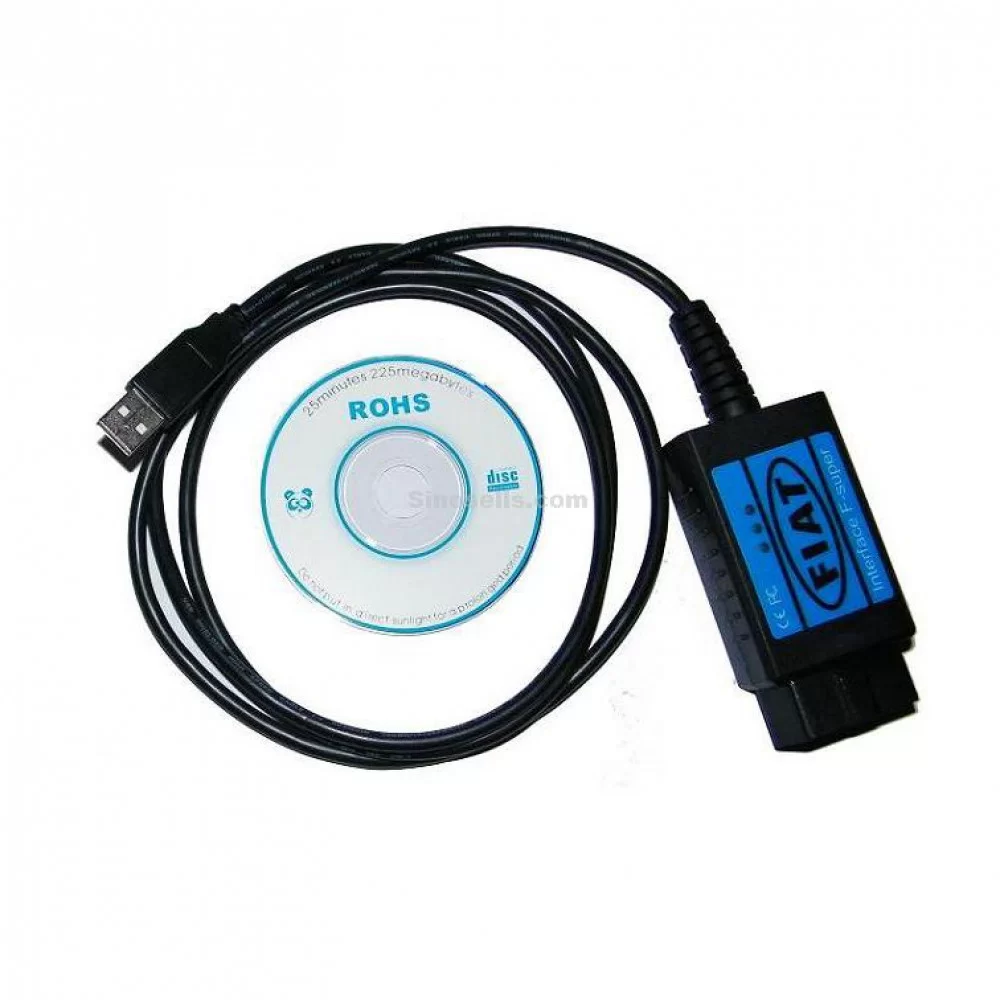

MultiECUScan / 0 Bar
Обов'язкове програмне скидання тиску
Перед будь-якими роботами з гідравлічною частиною (зняття трубок, заміна датчиків чи гідроакумулятора) обов'язково виконати програмне скидання тиску в гідроакумуляторі до нуля через сканер (MultiECUScan, AlfaOBD або Examiner). Недотримання вимоги загрожує травмуванням струменем рідини під тиском до 50 бар.
02
Шток ~28.0–28.5 мм
Виставлення штока та повне калібрування

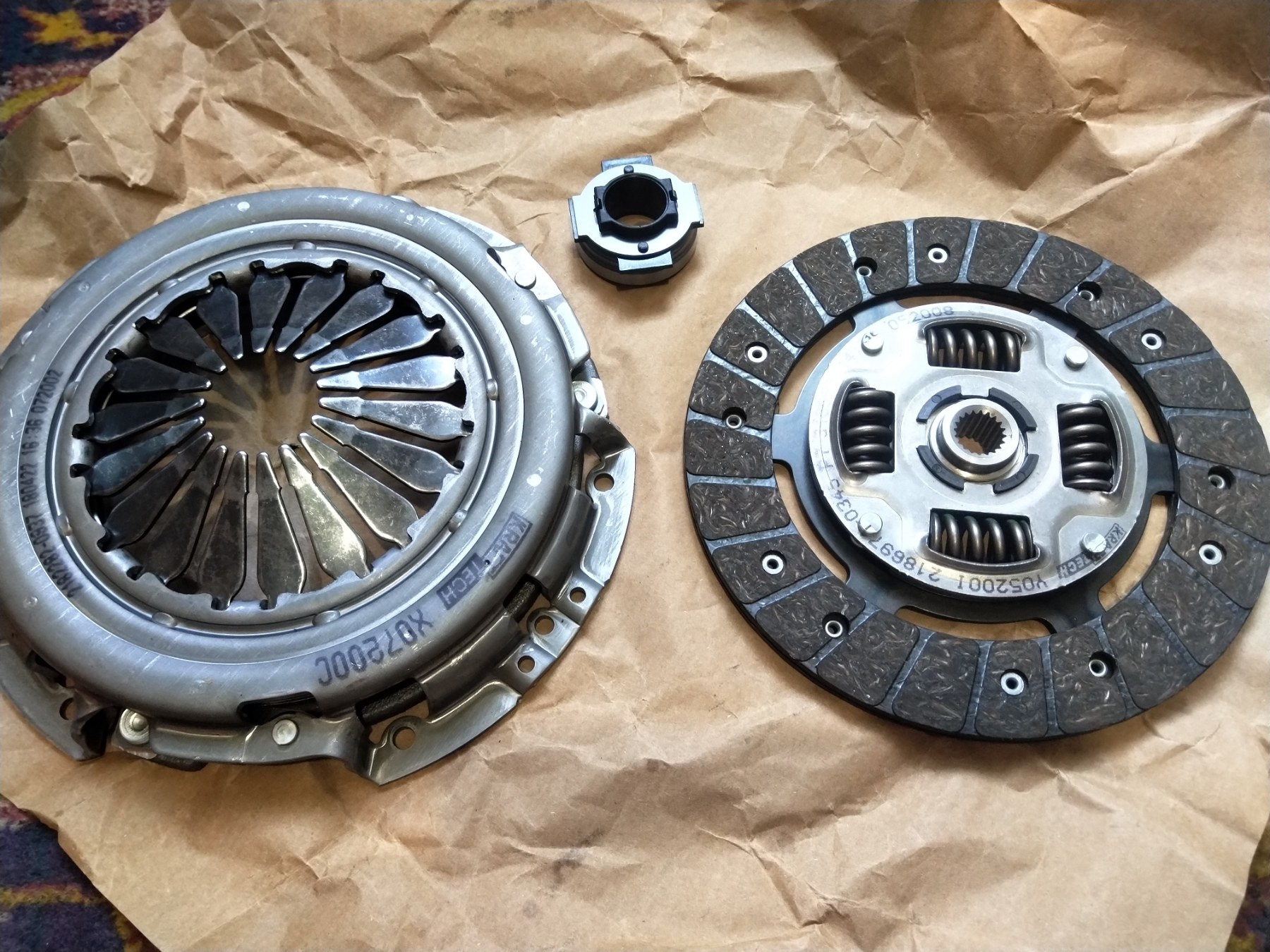

При встановленні нового комплекту зчеплення обов'язково виставити базову довжину штока актуатора (розмір ~28.0–28.5 мм за параметрами сканера). Після механічної фіксації необхідно провести процедуру статичного та динамічного навчання: калібрування крайніх положень передач і точки схоплювання зчеплення на ходу.
03
Tutela CS Speed Only
Категорична ізоляція робочих рідин
Суворо заборонено допускати змішування гідравлічної рідини актуатора з трансмісійною оливою механічної коробки. У гідросистему заливається виключно спеціалізована рідина Tutela CS Speed. Попадання звичайної трансмісійної оливи руйнує внутрішні гумові манжети соленоїдів та призводить до клину гідронасоса.
Артикул спец-інструменту:
Діагностика Кодів Помилок OBD-II
