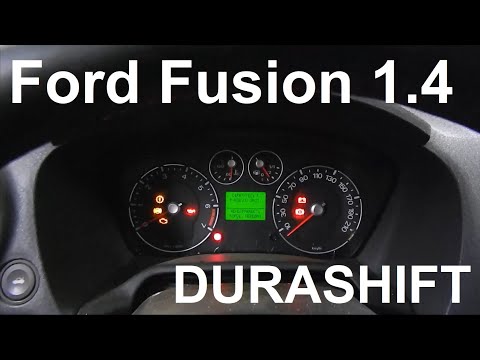

«Ford Fusion 1.4 Durashift: помилка «Несправність коробки передач» — причини та ремонт»
VK Garage
Дивитись →
Конструкція та Принцип Роботи
СЕРВІСНИЙ ОГЛЯДFord Durashift EST (Electronic Shift Transmission, IB5 AMT) — це 5-ступенева роботизована коробка передач, створена європейським підрозділом Ford у тісній співпраці з концерном Bosch. В основі трансмісії лежить надійна та перевірена часом механічна коробка серії IB5, яка доповнена електрогідравлічним модулем витискання зчеплення та подвійним електромеханічним блоком вибору й перемикання передач.
Режими роботи трансмісії
Система об'єднує низьку витрату пального механіки зі зручністю автомата. Водієві доступний повністю автоматичний режим «D» для спокійної їзди в міських заторах, а також секвентальний ручний режим «M +/-» (тіптронік) для самостійного вибору передач важелем селектора.
Модельний ряд та двигуни
Роботизована трансмісія Durashift EST серійно встановлювалася на популярні європейські компактні моделі концерну: Ford Fusion та Ford Fiesta Mk6 (2002–2012 рр.) у парі з бензиновими двигунами 1.4 Duratec (80 к.с.) та екологічними турбодизелями 1.4 TDCi.
Ключові компоненти, артикули та типи пошкоджень
Блок TCM та гідропривід: суміщений модуль керування й гідроактуатор зчеплення 2S6R-7C647-AC / Bosch 0132900002, а також окремий модуль актуаторів вибору передач 2S6R-7K004-AC.

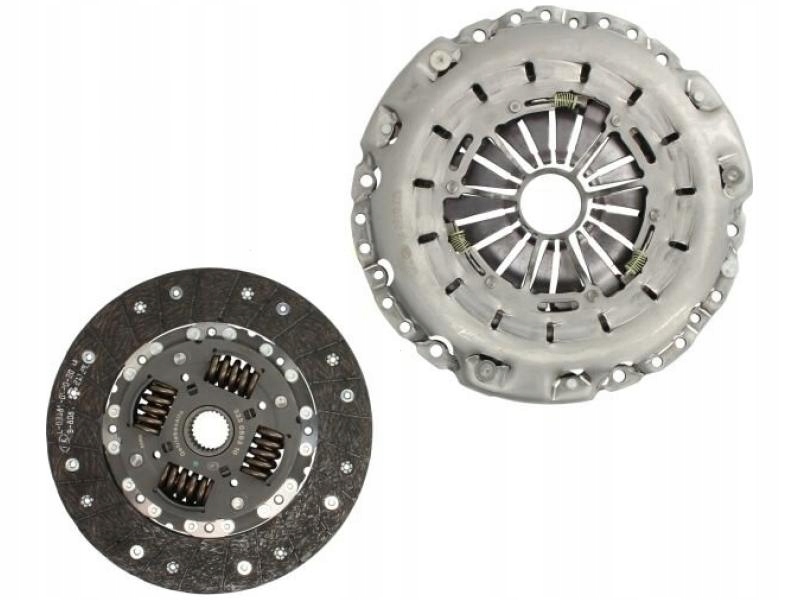

Зчеплення та вижимний: сухий комплект зчеплення LuK 620 3084 00 та гідравлічний робочий циліндр-вижимний підшипник (1478806).
Типові слабкі місця: критичний знос графітових щіток електромотора TCM, завоздушування контуру зчеплення, перетирання силового джгута дротів над корпусом КПП та природне стирання фрикціонів.
Симптоми та помилки: прочерк «–» чи літера «E» на приладній панелі, удари при перемиканні, блокування стартера та помилки P0810 / P0919.
Регламент надійності: Безвідмовна робота Durashift EST забезпечується регулярною заміною трансмісійної оливи в редукторі (Ford 75W WSS-M2C200-D2), оновленням гальмівної рідини в контурі вижиму DOT 4 LV кожні 30 000–40 000 км та періодичною комп'ютерною адаптацією точки схоплення зчеплення через дилерське ПЗ (Ford IDS / FORScan).
Електронні та Механічні Вузли РКПП

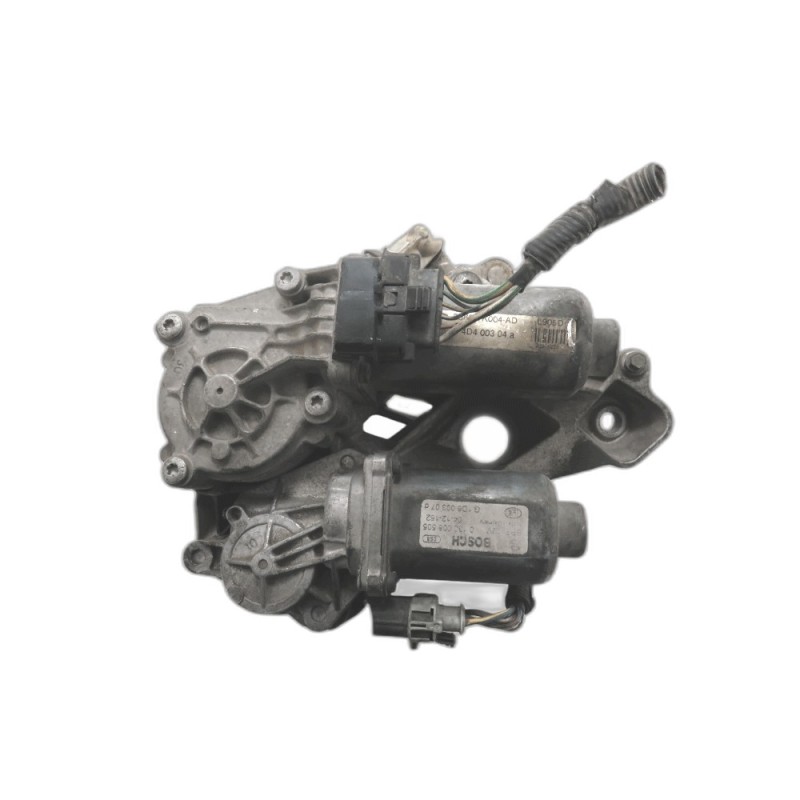

Блок актуаторів перемикання передач (Shift Motors Unit)
Здвоєний електромеханічний модуль, встановлений на КПП для вибору нейтралі, передач та передачі положення на TCM.

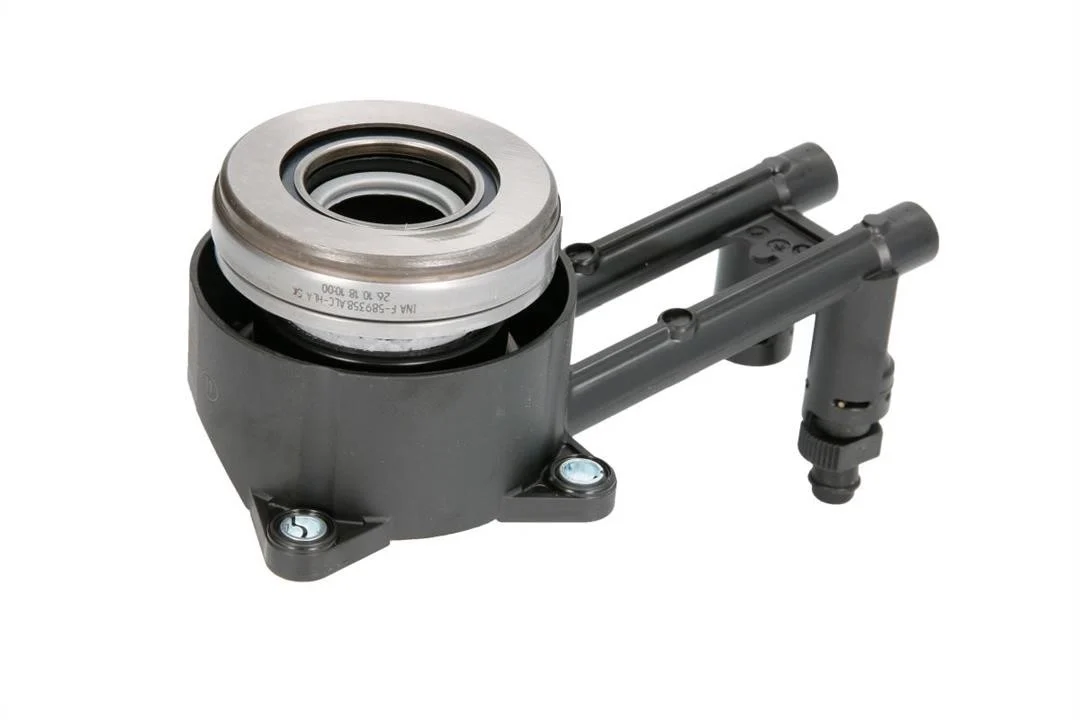

Центральний гідравлічний витискний підшипник (CSC)
Виконує роль робочого циліндра зчеплення, передає зусилля гідравліки на пелюстки кошика зчеплення.

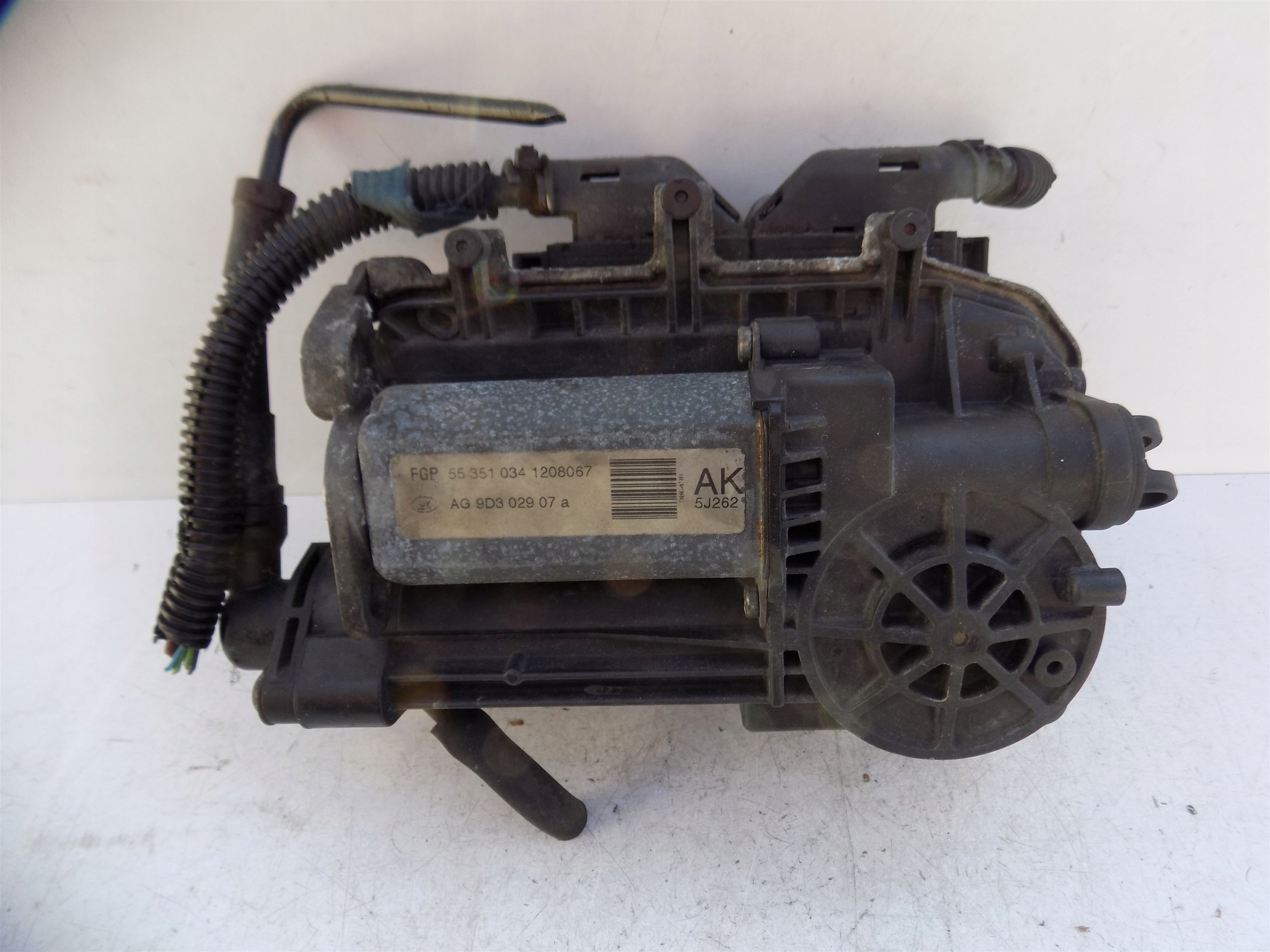

Блок керування трансмісією з актуатором зчеплення
Об'єднаний вузол: електронна плата керування, електродвигун із черв'ячним приводом та вбудований гідроциліндр витискання зчеплення.

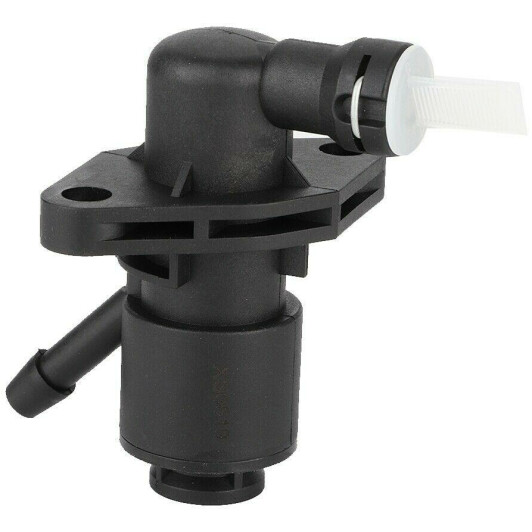

Головний циліндр актуатора зчеплення
Вбудований гідравлічний циліндр блоку актуатора TCM. Створює робочий тиск рідини DOT 4 для витискання зчеплення. Замінна деталь при протіканнях та заклинюванні штока.
Особливості Монтажу та Спец-Інструмент
УВАГА
01
Ford IDS / FORScan
Прокачування гідроприводу та повна адаптація
Будь-яка заміна зчеплення або розгерметизація гідроконтуру обов’язково вимагає технологічної процедури прокачування гідроприводу та наступної адаптації точки схоплення і геометрії перемикання передач через спеціалізоване діагностичне ПЗ (Ford IDS або FORScan).
02
CAN Bus / Wiring
Ревізія силового джгута проводки
Типова проблема системи — перетирання або окислення проводів у захисній гофрі біля лівого лонжерона та АКБ. Дефект викликає спотворення сигналів по шині CAN, зникнення зв'язку з блоком TCM та повну відмову запуску двигуна (характерний плаваючий символ «-» або «E» на панелі приладів).
03
Hydraulic Pushrod
Контроль вільного ходу штока витискання
Під час монтажу актуатора зчеплення необхідно обов'язково переконатися у вільному ході штока та повному запевненні у відсутності повітряних проб у гідравлічній магістралі робочого циліндра-вижимного. Наявність повітря призводить до неповного вижиму зчеплення та швидкого зносу синхронізаторів.

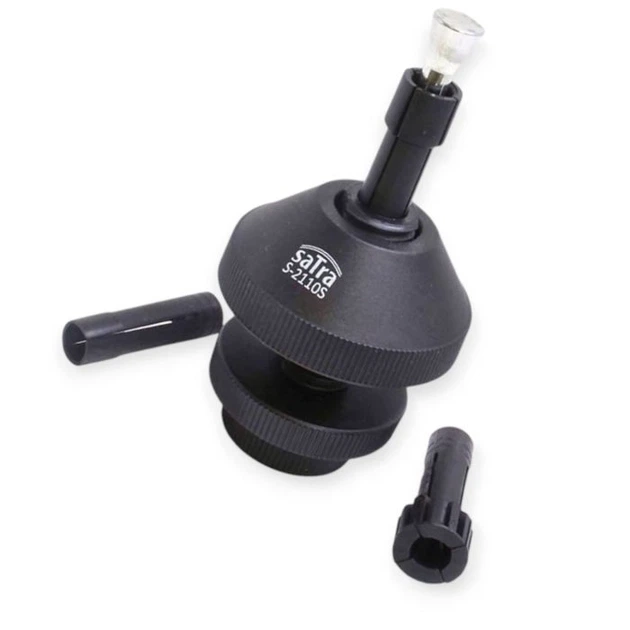

Артикул спец-інструменту:
Діагностика Кодів Помилок OBD-II
2
Корисні статті
Поради щодо експлуатації та догляду за КПП
03.09.2026
619
Робот Ford Durashift EST на Fusion та Fiesta: пристрій, типові несправності, коди помилок та секрети довговічності
