Технічний паспорт РКПП
Fiat
C510 Dualogic
Dualogic / Comfort-Matic
Збільшити фото
Сумісні моделі автомобілів:
Технічні Характеристики та Допуски
Заводський код:
Конструкція:
Однодисковий 5-ступеневий електрогідравлічний робот
Зчеплення:
Сухе однодискове зчеплення з механічним витискним підшипником
Маркування зчеплення:
Олива в КПП:
Tutela Car Technyx 75W-85
Гідравліка актуатора:
Tutela CS Speed 75W
Об'єм заливки в мех частину:
1.65 – 1.8 л
Інтервал заміни оливи:
45 000 – 60 000
Планова адаптація:
15 000 – 20 000
Рекомендовані Оливи та Рідини
Калькулятор залишку зчеплення
ЕКСПРЕС
Використаний ресурс:
0%
Перевірені СТО
Спеціалізовані техцентри
м. Київ
PRO
Професійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!
Ремонт РКПП
Модернізація блоків
Запис
м. Бровари / м. Київ
PRO
Спеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)
Ремонт Powershift
Заміна щеплення
Запис
Свіжі новини
Архів →
Porsche Newsroom / Motor1
04.09
Конструкція та Принцип Роботи
СЕРВІСНИЙ ОГЛЯДFiat C510 Dualogic (Comfort-Matic / C510 AMT) — це 5-ступенева електрогідравлічна роботизована трансмісія, створена інженерним альянсом Fiat Powertrain Technologies (FPT) та Magneti Marelli. Агрегат спроєктовано на базі посиленої механічної коробки передач серії C510 спеціально для комерційної лінійки фургонів та компактвенів, де вимагається висока витривалість під постійним навантаженням дизельних моторів.
Модельний ряд і турбодизелі
Коробка масово встановлювалася на комерційні бестселери: Fiat Fiorino, Fiat Qubo та Fiat Doblò (2008–2020 рр.). Трансмісія спеціально калібрувалася під роботу з високим крутним моментом турбодизелів 1.3 MultiJet (75–95 к.с.) та 1.6 MultiJet (90 к.с.).
Гідросистема тиском 35–50 бар
Керування зчепленням і штоками вибору передач здійснює навісний гідромодуль Selespeed (MTA) під контролем процесорного блоку ЕБУ Marelli (серії CFC). Система оснащена пропорційним соленоїдом зчеплення EV0 та мембранним акумулятором тиску.
Конструктивні особливості та вузли C510 Comfort-Matic
Посилена основа C510: масивні вали, підшипники та диференціал розраховані на щоденну експлуатацію комерційного транспорту з вантажем без ризику перегріву шестерень.
Два розділені масляні контури: картер механічного редуктора змащується трансмісійною оливою 75W-85, а в бачок гідроприводу заливається виключно синтетична спецрідина Tutela CS Speed.
Прецизійна гідростанція: насос високого тиску з датчиками положення штоків безконтактного типу забезпечує швидке перемикання передач без надмірної пробуксовки сухого диска зчеплення.
Максимальна паливна економія: робот утримує дизель у зоні оптимального крутного моменту, забезпечуючи реальну витрату пального на рівні МКПП (від 4.5–5.5 л/100 км).
Регламент надійності: Безвідмовна служба C510 Dualogic вимагає оновлення гідрорідини Tutela CS Speed кожні 30–40 тис. км, регулярного контролю залишкового тиску в ресивері («груші»), механічного налаштування вильоту штока зчеплення на значення 28.0–28.5 мм та адаптації точки схоплювання через діагностичний сканер (MultiECUScan / AlfaOBD).
Електронні та Механічні Вузли РКПП

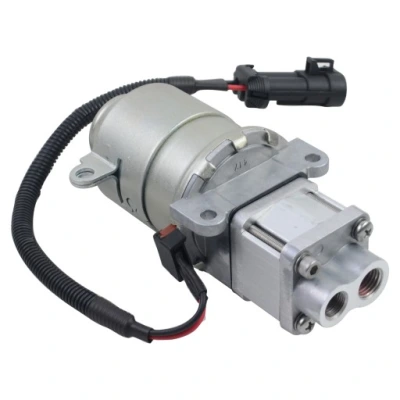

Електронасос гідроблока
Створює робочий тиск (35–50 бар) у системі гідроприводу перемикання та витискання зчеплення
Гідроакумулятор «груша»
Мембранна сфера, наповнена азотом, що підтримує стабільний тиск у гідросистемі

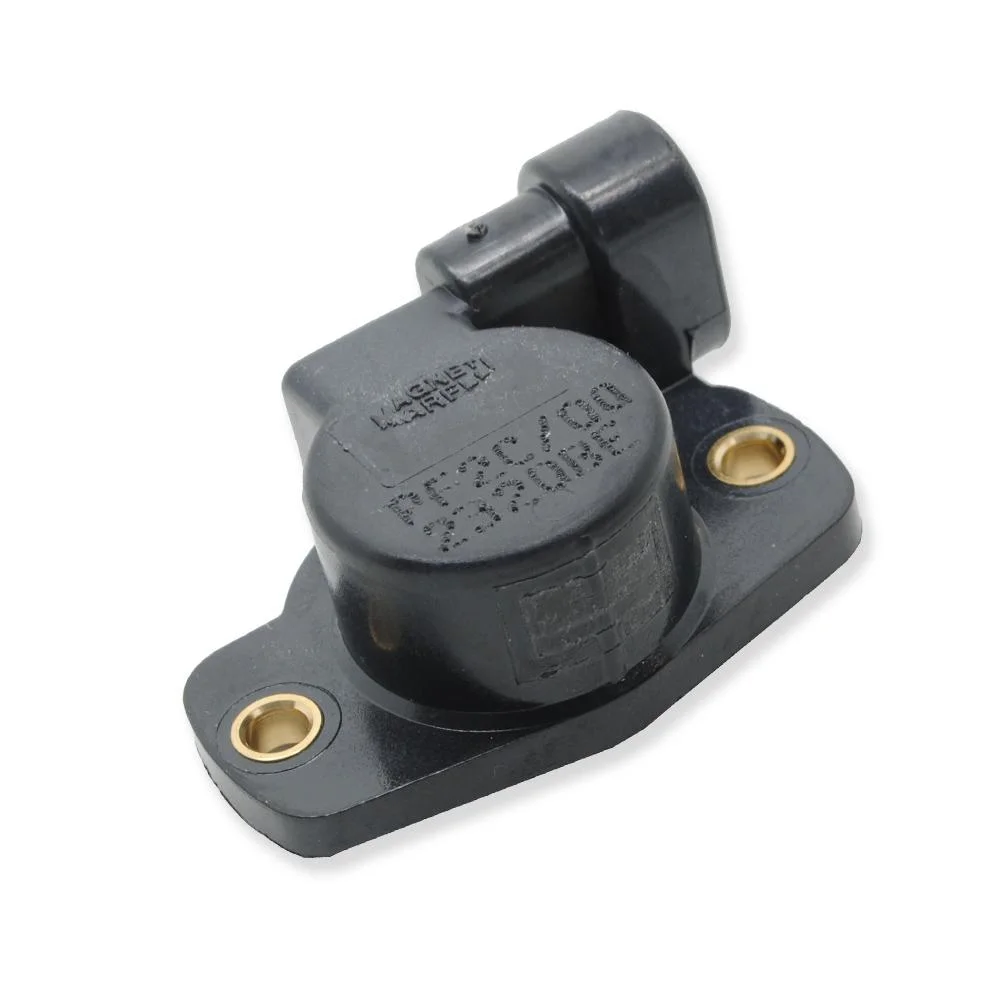

Датчик положення зчеплення
Фіксує точний виліт штока витискного підшипника в міліметрах

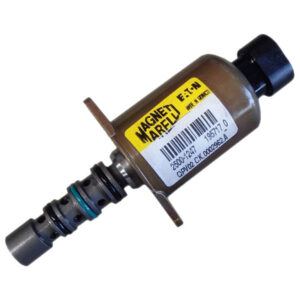

Клапан зчеплення соленоїд EV0
Відповідає за плавність увімкнення та вимкнення зчеплення
Особливості Монтажу та Спец-Інструмент
УВАГА
01
Скидання тиску / 0 Bar
Обов'язкова депресуризація гідросистеми
Перед демонтажем гідроблока або зняттям КПП ОБОВ'ЯЗКОВО провести скидання тиску в гідросистемі (депресуризацію) через діагностичний сканер (MultiECUScan / AlfaOBD). Роботи під залишковим тиском у гідроакумуляторі загрожують різким викидом рідини та розгерметизацією контуру.
02
Tutela CS Speed Only
Специфікація робочої рідини гідроприводу
Забороняється заливати в бачок робота звичайне моторне або трансмісійне мастило — суворо лише спеціальну гідравлічну рідину на синтетичній основі (Tutela CS Speed). Помилкове заливання звичайної оливи миттєво роз'їдає гумові ущільнення гідророзподільника та виводить з ладу соленоїди.
03
Шток 28.0–28.5 мм
Механічний вильот штока та EOL-адаптація
Після заміни зчеплення обов'язково проводиться механічне регулювання довжини штока зчеплення (рекомендоване значення за сканером становить 28.0–28.5 мм для справного комплекту). Роботи завершуються повною процедурою самокалібрування та енд-оф-лайн адаптації точки схоплювання на ходу.

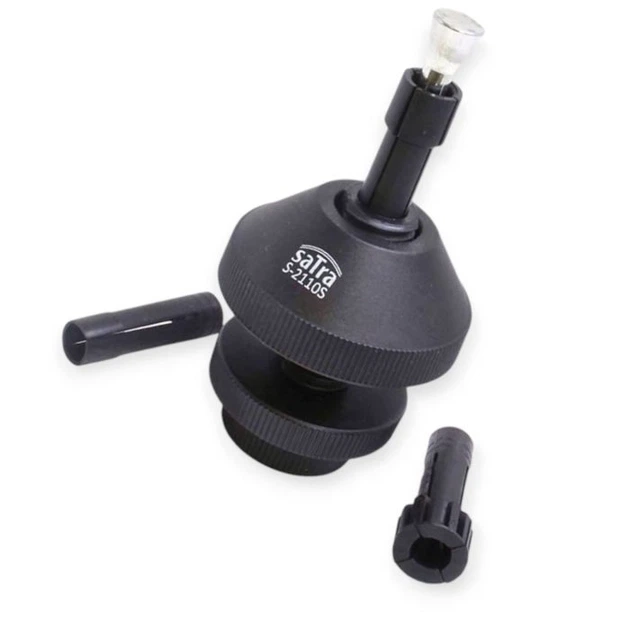

Артикул спец-інструменту:
