Технічний паспорт РКПП

PowerShift MPS6 6DCT450

PowerShift (Ford / Volvo)
Ford
PowerShift MPS6 6DCT450
Збільшити фото
Сумісні моделі автомобілів:
Ford Mondeo / Kuga / Fusion / S-Max / Galaxy / C-Max 2008 - 2019

Технічні Характеристики та Допуски

DATA-SHEET
Заводський код:
Конструкція: 6-ступенева преселективна роботизована коробка передач з двома «мокрими» зчепленнями
Зчеплення:
Подвійне багатодискове в оливній ванні («мокре» зчеплення)
Маркування зчеплення:
Олива в КПП: Ford WSS-M2C936-A
Гідравліка актуатора: —
Об'єм заливки в мех частину: 7.3 - 7.5л
Інтервал заміни оливи: 45 000 – 60 000км
Планова адаптація: 40 000 – 50 000км
Важливе застереження інженера VIN-код обов'язковий

Всі технічні дані, типи олив та номери деталей наведені виключно для ознайомлення. Залежно від року випуску та ревізії блоку TCU специфікації можуть відрізнятися. Остаточний підбір зчеплення та рідин виконуйте суворо за VIN-кодом автомобіля в оригінальних каталогах запчастин.

Рекомендовані Оливи та Рідини

Каталог олив
Ford Motorcraft Dual Clutch Transmission Fluid (WSS-M2C936-A / BO-DC)

Ford Motorcraft Dual Clutch Transmission Fluid (WSS-M2C936-A / BO-DC)

Специфікація

Калькулятор залишку зчеплення

ЕКСПРЕС

Перевірені СТО

Спеціалізовані техцентри
Усі СТО
Shift Service PRO

Shift Service

м. Київ

Професійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!

Ремонт РКПП Модернізація блоків
Запис
Powershift Garage PRO

Powershift Garage

м. Бровари / м. Київ

Спеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)

Ремонт Powershift Заміна щеплення
Запис
AXONIX PRO

AXONIX

м. Київ

Спеціалізований центр комплексного відновлення та діагностики роботизованих КПП, актуаторів і гіброблоків.

Ремонт РКПП Відновлення блоків
Запис

Свіжі новини

Архів →

Відеоогляди ремонту

Практичний досвід та розбірка
1 відео

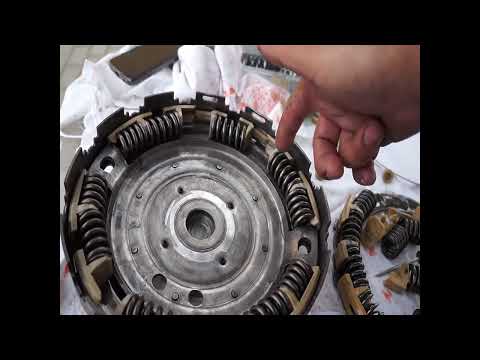

Ремонт та відновлення демпфера зчеплення PowerShift MPS6 6DCT450

Ремонт та відновлення демпфера зчеплення PowerShift MPS6 6DCT450

This Is My Format Дивитись →

Конструкція та Принцип Роботи

СЕРВІСНИЙ ОГЛЯД

PowerShift MPS6 (Getrag 6DCT450) — це 6-ступенева преселективна роботизована коробка передач (Wet Dual-Clutch Transmission, DCT), розроблена німецьким концерном Getrag (Magna) спільно з Ford Motor Company. Трансмісія розрахована на крутний момент до 450 Нм і оснащена двома багатодисковими пакетами зчеплення в масляній ванні («мокрого» типу), тиском і перемиканням у яких керує інтегрований електрогідравлічний мехатронік (TCM + гідроблок).

Принцип роботи

Побудована за 2-вальною схемою: один первинний вал відповідає за непарні передачі (1-3-5) і R, інший — за парні (2-4-6). Наступна передача вмикається заздалегідь без розриву потоку потужності за рахунок плавного перекриття двох «мокрих» зчеплень.

Застосування

Встановлювалася на моделі Ford Mondeo, Kuga, S-Max, Galaxy, C-Max, Focus 3 (2.0 TDCi), а також на Volvo (S60, V60, XC60, V40, S40/V50), Range Rover Evoque з моторами 2.0 TDCi, 2.0 EcoBoost та 2.0 T5.

Типові несправності та Діагностика

Руйнування пластикових кліпс/сухарів демпфера зчеплення
Засмічення або знос соленоїдів VFS мехатроніка (помилки P0766 / P0771)
Підклинювання штоків вилок перемикання через металевий та пластиковий осад
Природний знос фрикційних дисків зчеплення та перегрів мастила

Рекомендація: Кожні 45 000 – 60 000 км обов'язково виконувати заміну трансмісійної рідини (допуск Ford WSS-M2C936-A) разом із зовнішнім масляним фільтром-картриджем та проводити комп'ютерну адаптацію точок схоплювання зчеплення.

Регулярний контроль чистоти робочої рідини, спокійний стиль руху в заторах та своєчасна ревізія демпфера дозволяють агрегату 6DCT450 безвідмовно служити понад 200 000–250 000 км.

Електронні та Механічні Вузли РКПП

4 модулів

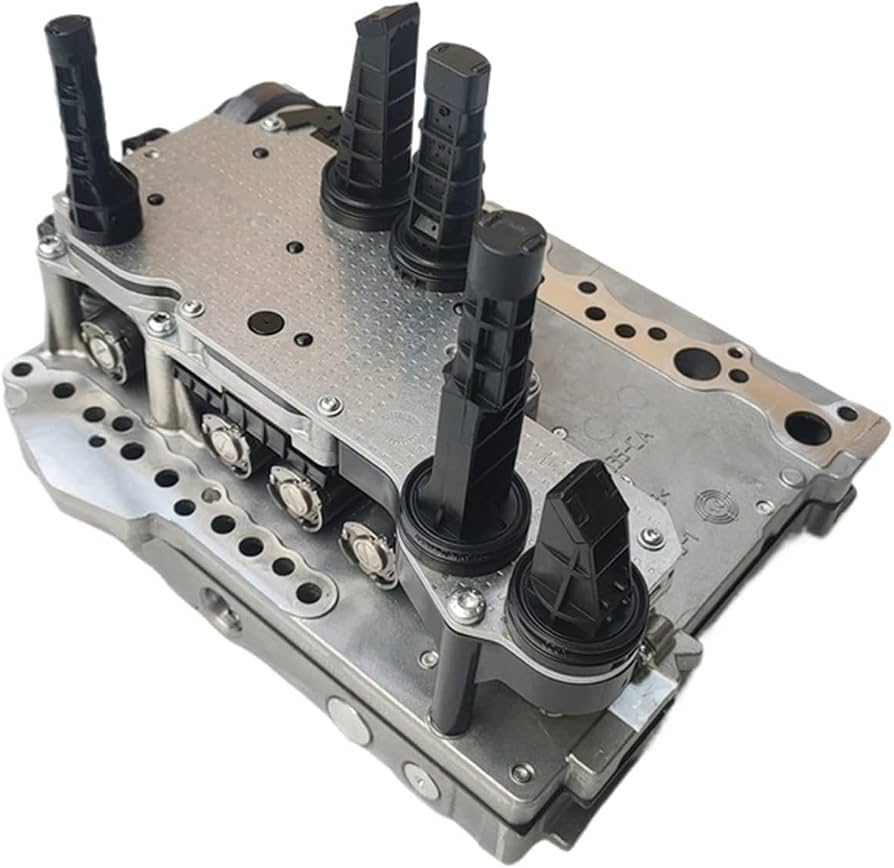

Електронно-гідравлічний блок (Мехатронік / TCM)

Електронно-гідравлічний блок (Мехатронік / TCM)

Головний модуль керування трансмісією, що об'єднує мікропроцесорний блок TCM, гідравлічну плиту клапанів, комплект електромагнітних соленоїдів пропорційного регулювання (VFS) та датчики тиску й положення. Здійснює точне дозування робочого тиску для незалежного стискання пакетів мокрого зчеплення (Clutch 1 / 2), гідравлічне переміщення вилок синхронізаторів, безперервне обчислення точок схоплювання (Touch Point Adaptation) та активацію режимів теплового захисту. Оскільки мехатронік омивається спільною трансмісійною оливою, його соленоїди та датчики Холла надзвичайно вразливі до забруднення продуктами розпаду демпфера й фрикціонів.

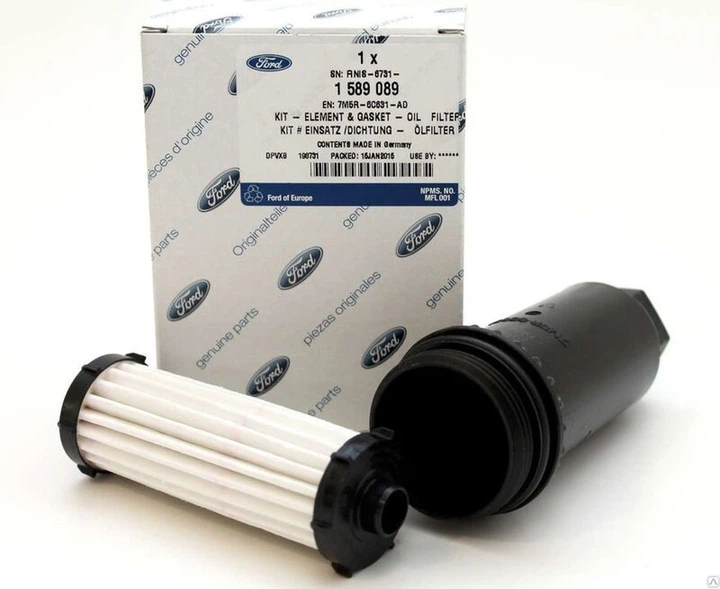

Зовнішній масляний фільтр тонкої очистки (картридж)

Зовнішній масляний фільтр тонкої очистки (картридж)

Магістральний напірний фільтр тонкої очистки, встановлений у зовнішньому пластиковому корпусі на картері КПП. Відповідає за фінішну фільтрацію робочої рідини під високим тиском перед її надходженням у гідроблок мехатроніка. Ефективно вловлює дрібнодисперсний фрикційний пил, продукти термічного розпаду оливи та пластикову стружку від сухарів демпфера зчеплення. Забезпечує стабільність робочого тиску соленоїдів VFS та запобігає заклинюванню гідроклапанів. Підлягає обов'язковій заміні при кожному регламентному ТО трансмісії (кожні 45 000–60 000 км).

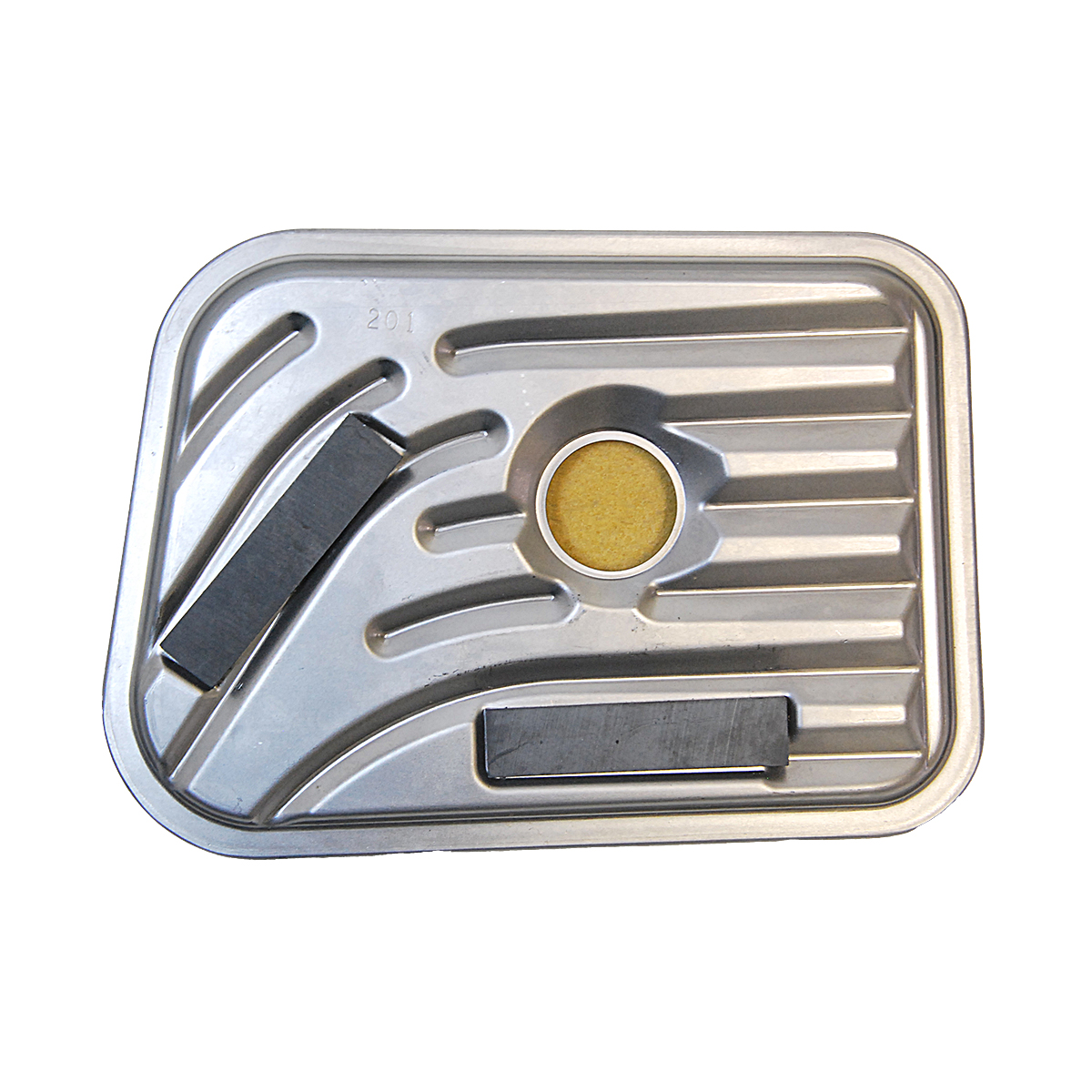

Внутрішній масляний фільтр-забірник

Внутрішній масляний фільтр-забірник

Внутрішній фільтр-забірник первинного контуру гідросистеми, змонтований на впускній магістралі масляного насоса в нижній частині картера КПП. Відповідає за затримання великих механічних часток, фрагментів зруйнованого пластику демпфера зчеплення та металевого абразиву перед подачею оливи в насос і магістраль високого тиску. Оснащений магнітною зоною для фіксації металевого пилу. Не підлягає плановій регламентній заміні під час стандартного ТО; обов'язково встановлюється новим під час капітального ремонту або розбирання картера коробки передач для запобігання масляному голодуванню насоса.

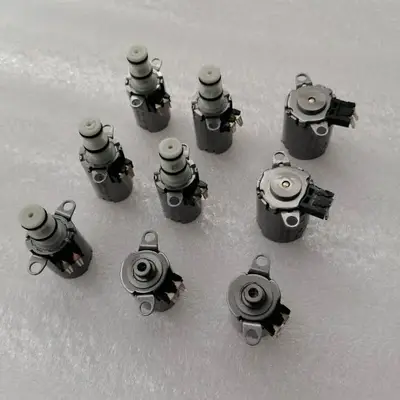

Комплект соленоїдів гідроблока (VFS)

Комплект соленоїдів гідроблока (VFS)

Набір прецизійних пропорційних електромагнітних клапанів (VFS/PWM), встановлених у гідравлічній плиті мехатроніка. Відповідають за високоточне модулювання робочого тиску оливи, що керує стисканням пакетів мокрого зчеплення Clutch 1 / Clutch 2, переміщенням штоків вилок вибору передач, регулюванням базового лінійного тиску та охолодженням фрикціонів. Працюють під прямим ШІМ-керуванням блоку TCM. Мають мікронні теплові та механічні зазори, через що надзвичайно чутливі до термічного старіння оливи та засмічення мікрочастками зносу демпфера зчеплення, що при несвоєчасному ТО призводить до їхнього зависання і вибивання аварійного режиму КПП.

Особливості Монтажу та Спец-Інструмент УВАГА

Важливе застереження

Руйнування демпфера та некоректний монтаж зчеплення виведуть з ладу мехатронік!

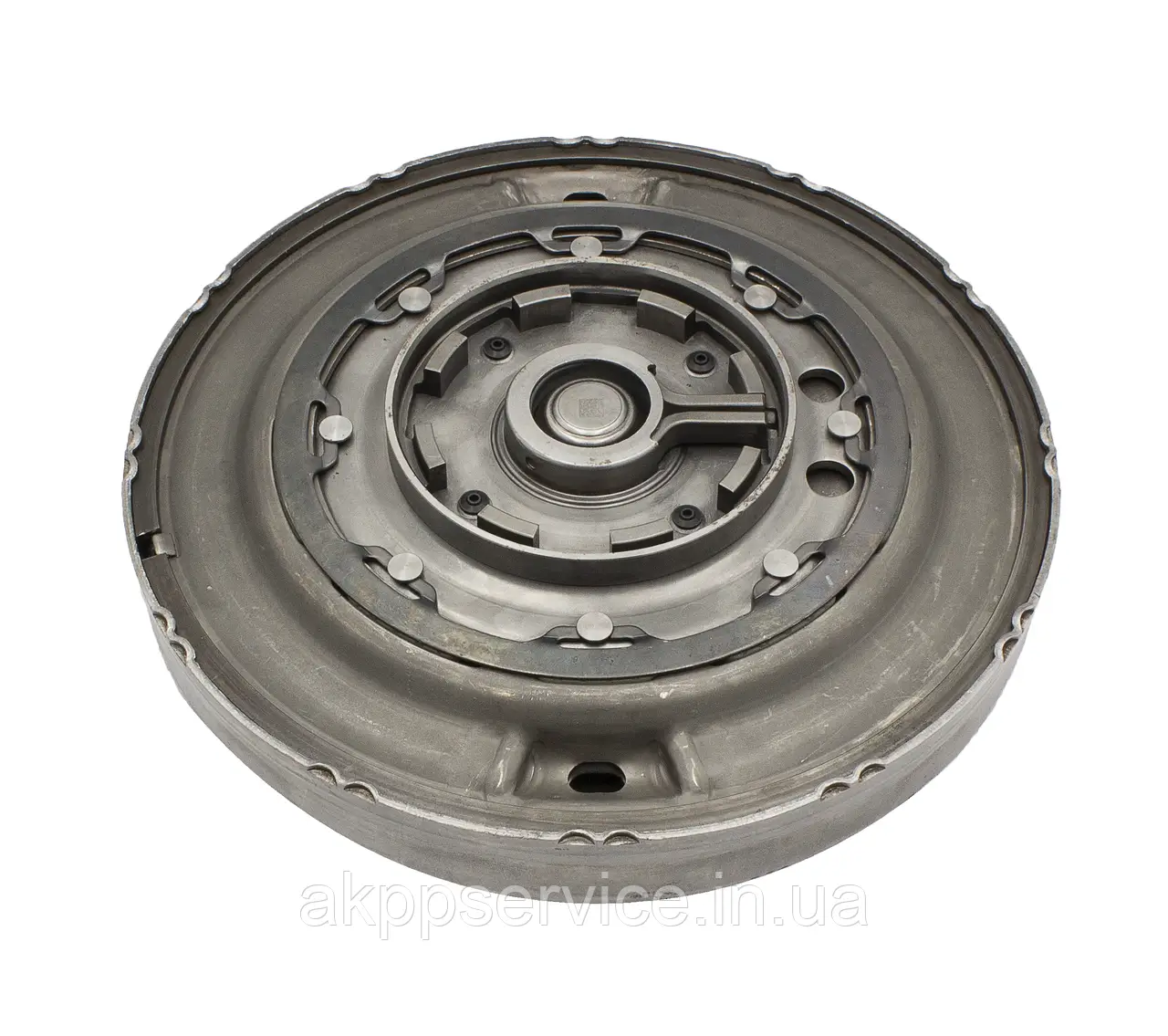

На РКПП PowerShift MPS6 (Getrag 6DCT450) встановлено вузол подвійного «мокрого» зчеплення з інтегрованим торсіонним демпфером. Категорично заборонено встановлювати або демонтувати блок зчеплення без використання спеціального зйомника для взводу та фіксації пружинного пакета, а також ігнорувати люфт зношеного демпфера.

Механіка процесу: чому це критично?

Олива в 6DCT450 є єдиною для механічної частини, зчеплення та мехатроніка. При зносі демпфера його пластикові напрямні (сухарі) перетираються на дрібну стружку, яка циркулює системою під високим тиском:

Пластиковий абразив забиває канали гідроплити та заклинює соленоїди тиску VFS — виникають сильні удари, пробуксовка або зникнення парного/непарного ряду передач.
Магнітні датчики положення вилок обростають стружкою, ЕБУ трансмісії викидає аварійний режим «Transmission Limited Function» (P284A / P0766) та глушить авто.

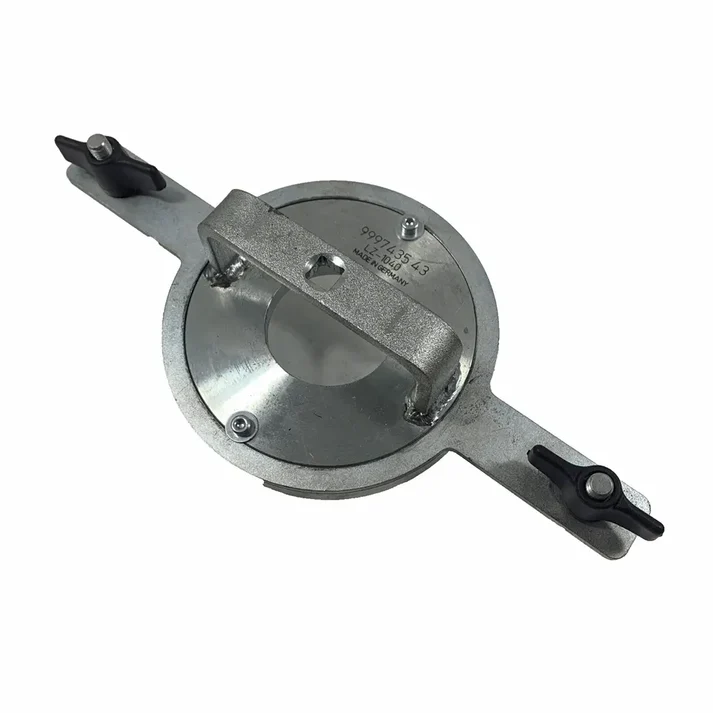

Вимога: Монтаж і взвод пакета подвійного зчеплення здійснюється виключно за допомогою спец-інструменту Ford 307-511 (JTC-4182 / QS80862). Після механічної заміни обов'язково встановлюється новий зовнішній фільтр-картридж, заливається свіжа олива та проводиться повна процедура калібрування зчеплення й вилок (Touch Point & Shift Fork Adaptation через ForScan / IDS / VIDA).

Артикул спец-інструменту:
Фото інструменту →
