Технічний паспорт РКПП
Toyota
C50A / MMT
MultiMode Transmission (MMT
Збільшити фото
Сумісні моделі автомобілів:
Технічні Характеристики та Допуски
Заводський код:
Конструкція:
5-ступеневий електромеханічний робот AMT
Зчеплення:
Сухе однодискове зчеплення
Маркування зчеплення:
Олива в КПП:
Toyota Genuine Gear Oil LV 75W
Гідравліка актуатора:
—
Об'єм заливки в мех частину:
1.9 - 2.0 л
Інтервал заміни оливи:
40 000 – 50 000
Планова адаптація:
15 000 – 20 000
Калькулятор залишку зчеплення
ЕКСПРЕС
Використаний ресурс:
0%
Перевірені СТО
Спеціалізовані техцентри
м. Київ
PRO
Професійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!
Ремонт РКПП
Модернізація блоків
Запис
м. Бровари / м. Київ
PRO
Спеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)
Ремонт Powershift
Заміна щеплення
Запис
Свіжі новини
Архів →
Porsche Newsroom / Motor1
04.09
Конструкція та Принцип Роботи
СЕРВІСНИЙ ОГЛЯДToyota MultiMode (C50A / AMT) — це 5-ступенева роботизована коробка передач, сконструйована на базі витривалої механічної платформи серії C50. Замість гідравлічного блоку керування та педалі зчеплення в системі застосовано електромеханічний комплекс японського концерну Aisin: автономний актуатор витискання зчеплення з датчиком ходу Stroke Sensor і спарений блок електромоторів вибору та вмикання передач під керуванням окремого процесорного блока TCM.
Режими керування
Трансмісія поєднує високу паливну економічність механіки зі зручністю автомата, підтримуючи автоматичні режими «E» / «Es», секвентальне ручне перемикання «M» та функцію допомоги під час старту Creep («повзучий хід»).
Моделі та агрегатування
Широко встановлювалася на бестселери марки: Corolla (E150), Auris, Yaris, Corolla Verso з бензиновими двигунами 1.33 Dual VVT-i, 1.6 (1ZR-FE) та турбодизелями 1.4 D-4D (1ND-TV).
Вразливі місця, артикули та симптоми
Критичні сервоприводи: актуатор зчеплення (31360-12030, 31360-52020), блок перемикання та блок ЕБУ (89530-12292).
Механічний знос: критичне стирання графітових щіток електромотора, виробіток заводських тефлонових втулок штока та підклинювання вилки.
Поведінка на дорозі: відчутні удари під час рушання, самовільне скидання КПП у нейтраль «N» та червоний індикатор «шестірня».
Коди несправностей OBD-II: системні помилки P0810 (Clutch Position Control Error) або помилка ланцюга актуатора P0900.
Регламент надійності: Для безвідмовної експлуатації необхідні заміна оливи стандарту Toyota Genuine 75W, механічне регулювання натягу актуатора, встановлення посилених підшипників замість втулок і комп'ютерна ініціалізація точки схоплювання через Toyota Techstream.
Електронні та Механічні Вузли РКПП

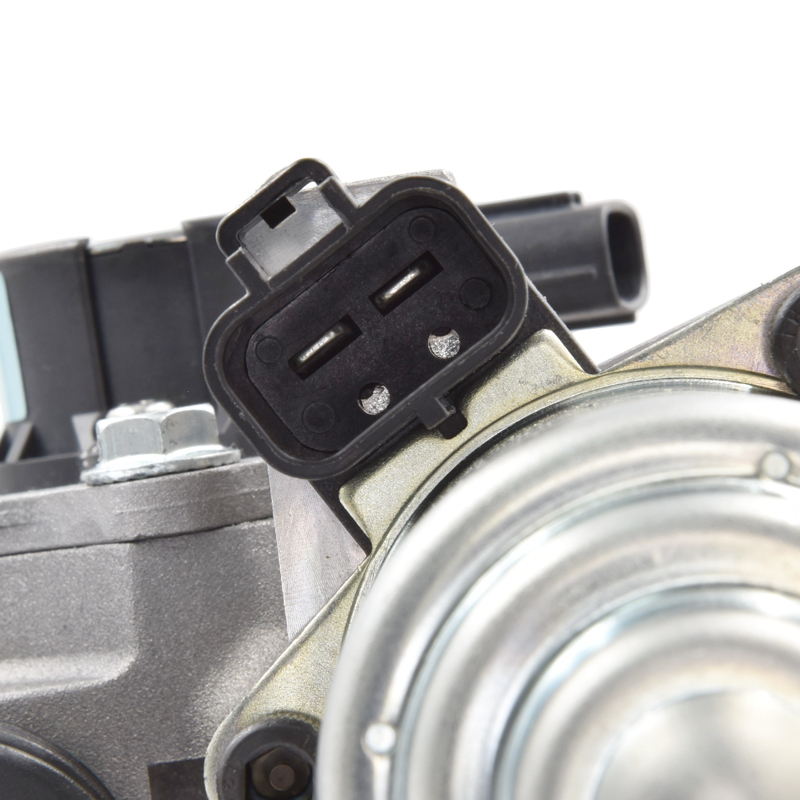

Електроактуатор зчеплення в зборі
Привод витискання зчеплення з електродвигуном постійного струму та черв'ячною передачею.

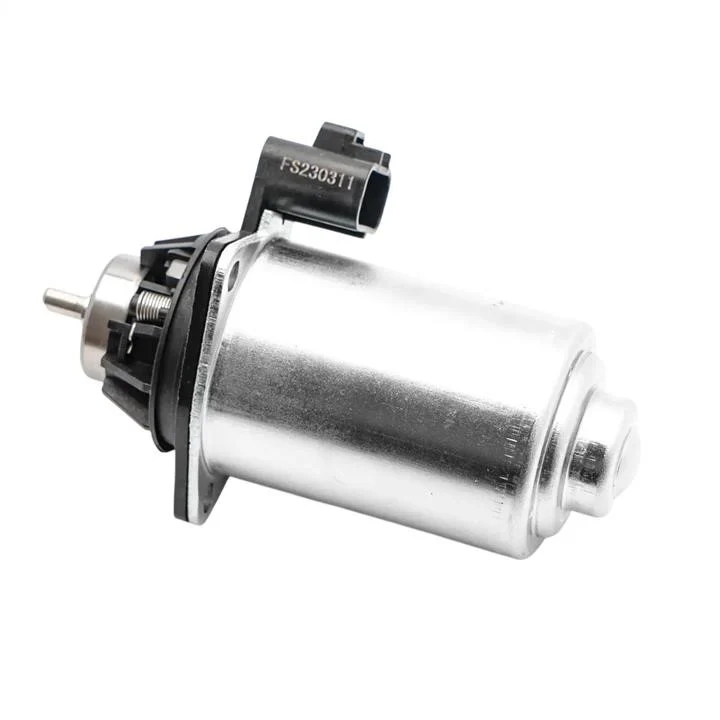

Електродвигун актуатора зчеплення
Окремий моторчик актуатора (зношуються графітові щітки та колектор).

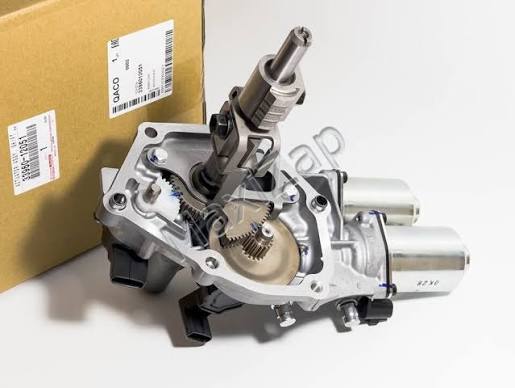

Блок актуаторів вибору та вмикання передач
Здвоєний механізм на верхній частині корпусу КПП для перемикання передач.

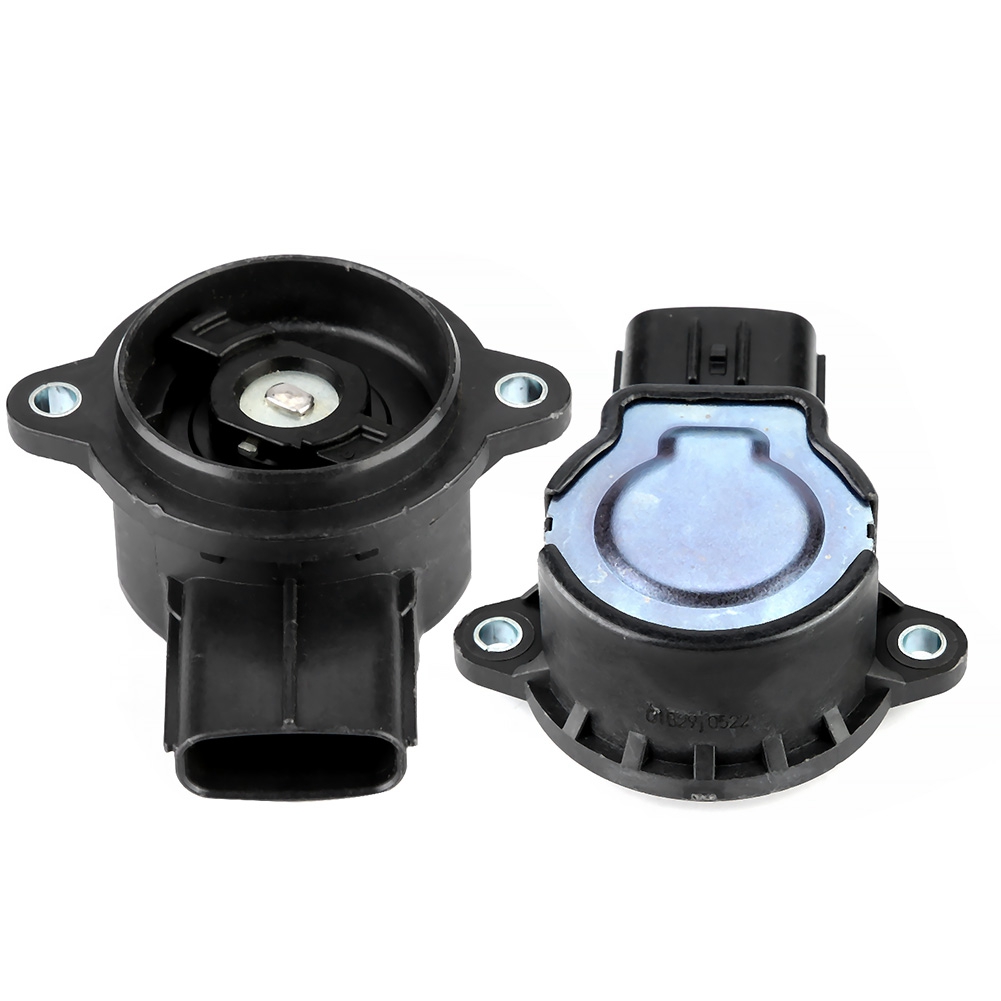

Датчик положення зчеплення / вибору передачі
Потенціометричні датчики Холла положення валу (3 однакових на коробці).
Особливості Монтажу та Спец-Інструмент
УВАГА
01
SAC Tool
Обов'язкове зведення корзини SAC
Під час встановлення корзини зчеплення з механізмом самопідведення обов'язково використовувати спец-інструмент для попереднього стиснення пружини. Затягування болтів без стискання зміщує регулювальне кільце — диск не прилягатиме коректно, що викличе постійну пробуксовку та перегрів нового комплекту.
02
DLC3 / Techstream
Сервісний режим «Clamp Position»
Перед демонтажем і монтажем актуатора зчеплення його шток необхідно програмно перевести в положення демонтажу. Процедура виконується за допомогою сканера Toyota Techstream або сервісною перемичкою контактів 4 і 13 у роз'ємі DLC3.
03
Zero Clearance
Механічний натяг вилки (нульовий зазор)
Після фізичного встановлення на КПП актуатор фіксується з нульовим проміжком: шток повинен мати легкий упор у вилку вижиму без створення попереднього натягу. Тільки після цього дозволяється запускати процедуру комп'ютерного калібрування точок контакту.

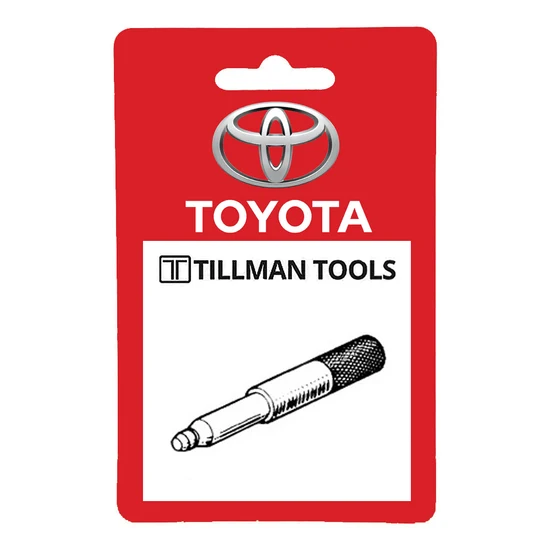

Артикул спец-інструменту:
Діагностика Кодів Помилок OBD-II
