Технічний паспорт РКПП
Fiat
CFC319 (C510 AMT)
Dualogic (Selespeed MTA)
Збільшити фото
Сумісні моделі автомобілів:
Технічні Характеристики та Допуски
Заводський код:
Конструкція:
5-ступенева роботизована трансмісія (Single-clutch AMT

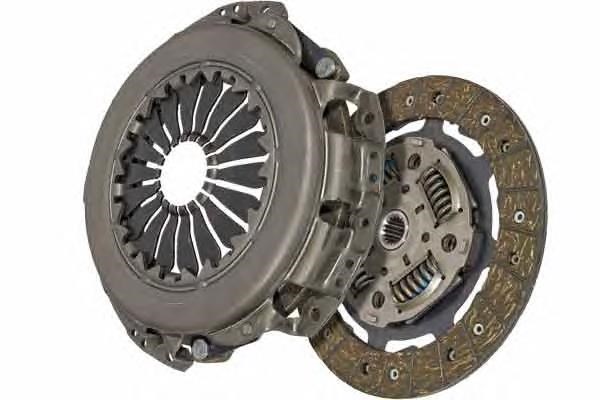

Зчеплення:
Однодискове сухе посилене зчеплення
Маркування зчеплення:
Олива в КПП:
Tutela Transmission Gearforce 75W
Гідравліка актуатора:
Tutela CS Speed 75W
Об'єм заливки в мех частину:
1.8 – 2.0
Інтервал заміни оливи:
60 000
Планова адаптація:
30 000
Рекомендовані Оливи та Рідини
Калькулятор залишку зчеплення
ЕКСПРЕС
Використаний ресурс:
0%
Перевірені СТО
Спеціалізовані техцентри
м. Київ
PRO
Професійний спеціалізований ремонт роботизованих коробок передач в Києві, та по всій Україні!
Ремонт РКПП
Модернізація блоків
Запис
м. Бровари / м. Київ
PRO
Спеціалізований автосервіс з ремонту роботизованих трансмісій Ford PowerShift (6DCT250, 6DCT450)
Ремонт Powershift
Заміна щеплення
Запис
Свіжі новини
Архів →
Porsche Newsroom / Motor1
04.09
Конструкція та Принцип Роботи
СЕРВІСНИЙ ОГЛЯДFiat Dualogic (CFC319 / C510 AMT) — це 5-ступенева роботизована трансмісія, побудована на базі посиленої механічної коробки передач Fiat C510 та оснащена фірмовим електрогідравлічним блоком керування виробництва Magneti Marelli (сімейство Selespeed / MTA). На відміну від молодшої серії C514, платформа C510 спроєктована під підвищений крутний момент (до 205–210 Нм), що дозволило концерну Stellantis агрегатувати цей «робот» не лише з бензиновими моторами, а й із тяговитими турбодизелями.
Робочий тиск 45–55 бар
За швидкість та чіткість вмикання передач відповідає автономна гідростанція: шестеренчастий насос нагнітає робочий тиск до 45–55 бар у мембранний гідроакумулятор. Це дозволяє швидко витискати зчеплення та перемикати передачі за частки секунди як в автоматичному (Auto / Eco), так і в ручному секвентальному режимі (Tip-Tronic).
Модельний ряд та двигуни
Модифікація CFC319 масово встановлювалася на міські хетчбеки та компактвени: Fiat 500, Fiat 500L, Punto. Коробка працює в парі з бензиновими двигунами 0.9 TwinAir Turbo, 1.4 16V Fire, а також із високомоментними дизелями 1.3 MultiJet (16V).
Інженерні особливості системи CFC319
Посилена механіка C510: має збільшені підшипники первинного і вторинного валів та масивніший диференціал, що забезпечує довговічність трансмісії при роботі під великим навантаженням.
Дві ізольовані масляні ванни: редукторна частина змащується трансмісійною оливою 75W-85, а виконавчий гідромодуль працює на спецрідині Tutela CS Speed. Їх змішування категорично неприпустиме.
Модуль Magneti Marelli (MTA): компактний блок соленоїдів пропорційного тиску, оснащений безконтактними датчиками положення штоків на основі ефекту Холла, що підвищує надійність зчитування передач.
Адаптивне керування TCU: процесор аналізує кут відкриття дроселя, швидкість коліс і нахил кузова (підйом / спуск), оптимізуючи момент перемикання для збереження пального та захисту зчеплення від перегріву.
Регламент надійності: Для збереження гідроблока CFC319 обов'язковими є оновлення рідини Tutela CS Speed кожні 30–40 тис. км, контроль залишкового тиску в гідроакумуляторі (не нижче 35 бар після простою) та регулярне програмне калібрування точки схоплювання зчеплення (Kiss Point) через MultiECUScan.
Електронні та Механічні Вузли РКПП

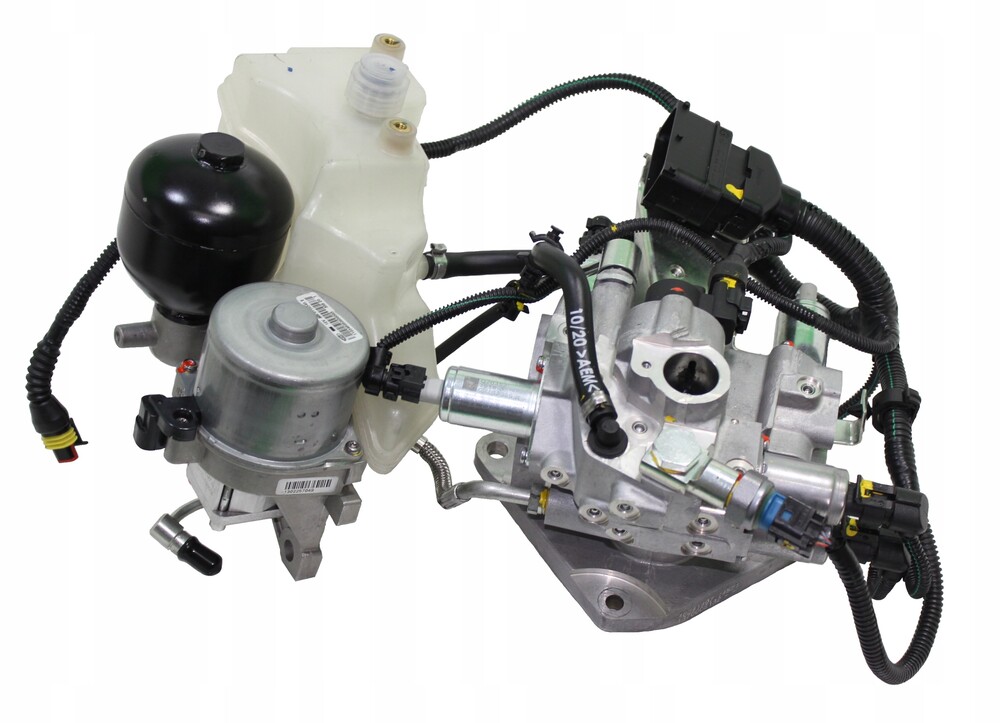

Електрогідравлічний актуатор (Робот у зборі)
Модуль перемикання передач та витискання зчеплення Magneti Marelli CFC319

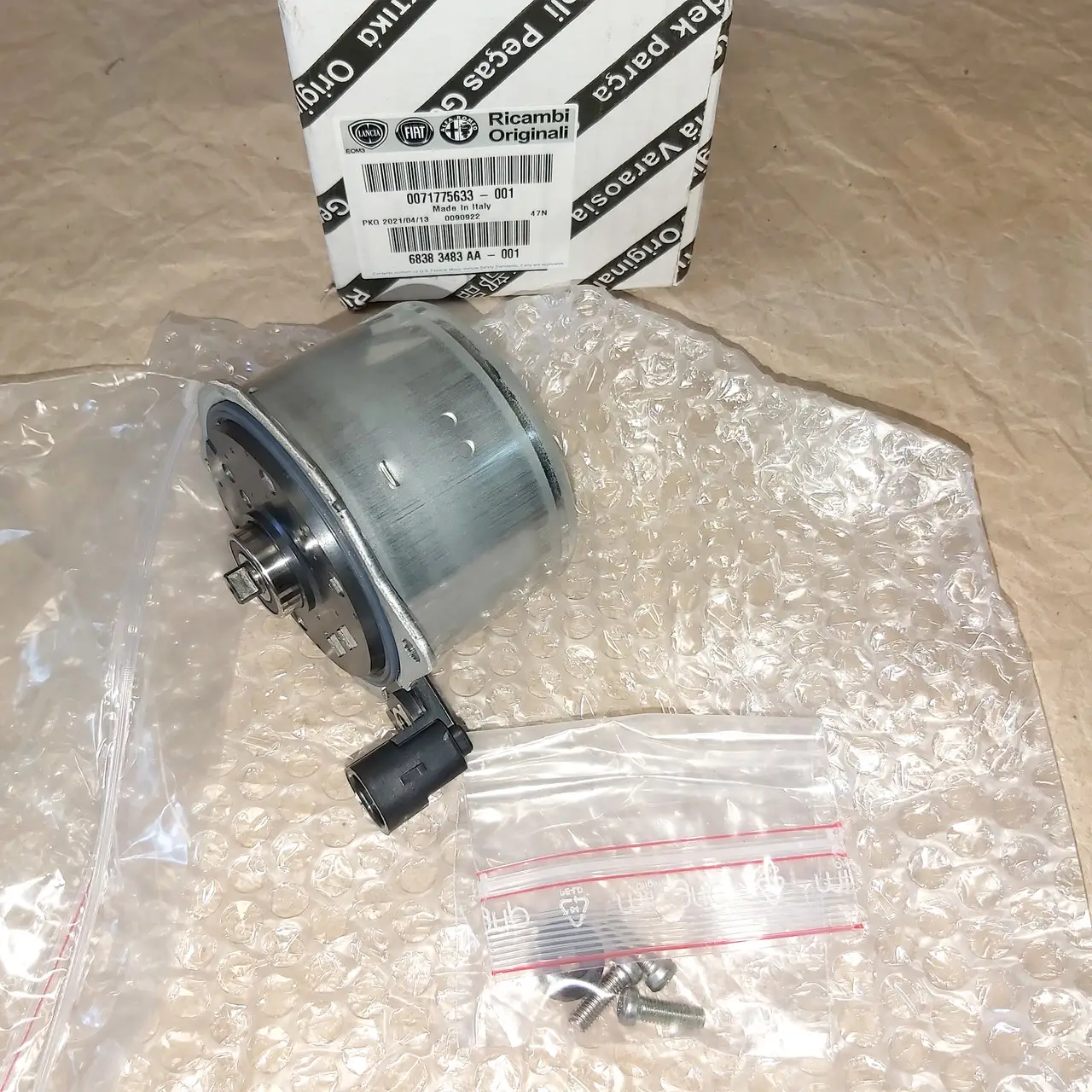

Електронасос гідравліки (Pump Motor)
Створює робочий тиск (40–55 бар) у системі актуатора Dualogic
Гідроакумулятор тиску ("Груша")
Мембранний акумулятор тиску (0.4–0.5 л) для стабілізації тиску гідросистеми

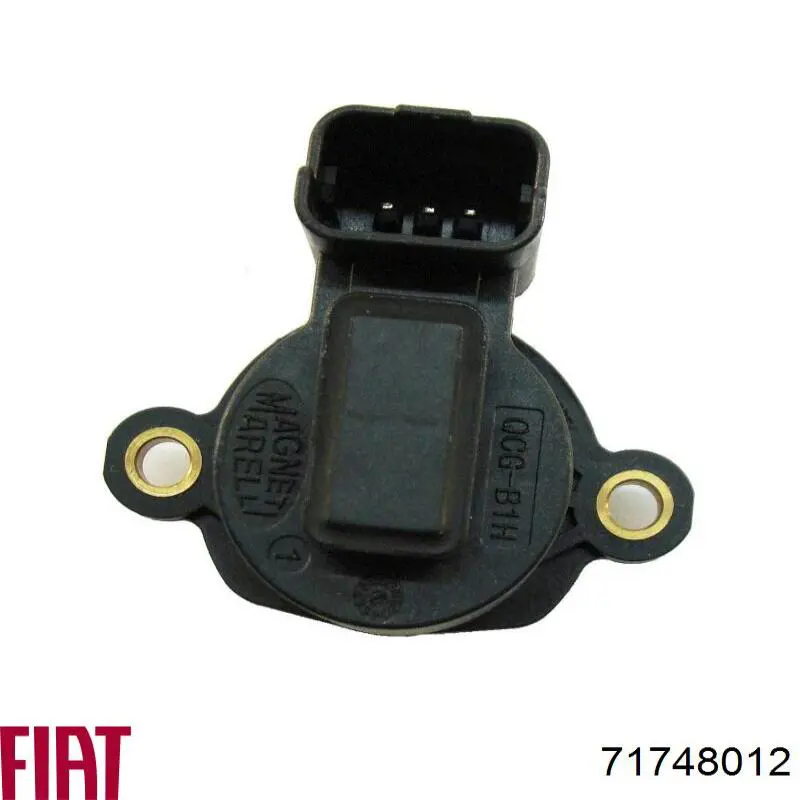

Датчик положення / ходу штока (Потенціометр)
Безконтактний датчик положення передач та зчеплення
Особливості Монтажу та Спец-Інструмент
УВАГА
01
Скидання тиску / 0 Bar
Декомпресія контуру: робочий тиск до 55 бар
Перед будь-яким демонтажем гідроблока або розгерметизацією контуру обов'язково виконати програмне скидання робочого тиску (декомпресію) через діагностичне ПЗ (MultiECUScan, AlfaOBD або Fiat Examiner). Тиск у гідроакумуляторі сягає 55 бар — розбирання без скидання небезпечне сильним викидом рідини та травмуванням.
02
EOL & Kiss Point
Прокачування та сервісне навчання (EOL)
Після встановлення зчеплення або гідроблока суворо обов'язково виконати триступеневий цикл: прокачування гідравліки (видалення повітря через сервісну процедуру), комп'ютерне калібрування кінцевих положень передач (EOL Calibration) та автоадаптацію точки схоплювання (Clutch Kiss Point).
03
Tutela CS Speed Only
Сувора ізоляція робочих рідин
Категорично заборонено змішувати трансмісійну оливу коробки з гідравлічною рідиною актуатора. У механічну частину C510 заливається виключно трансмісійна олива 75W-85, а в бачок гідромодуля — тільки оригінальна рідина Tutela CS Speed. Попадання трансмісійної оливи в гідроблок руйнує ущільнення клапанів соленоїдів.

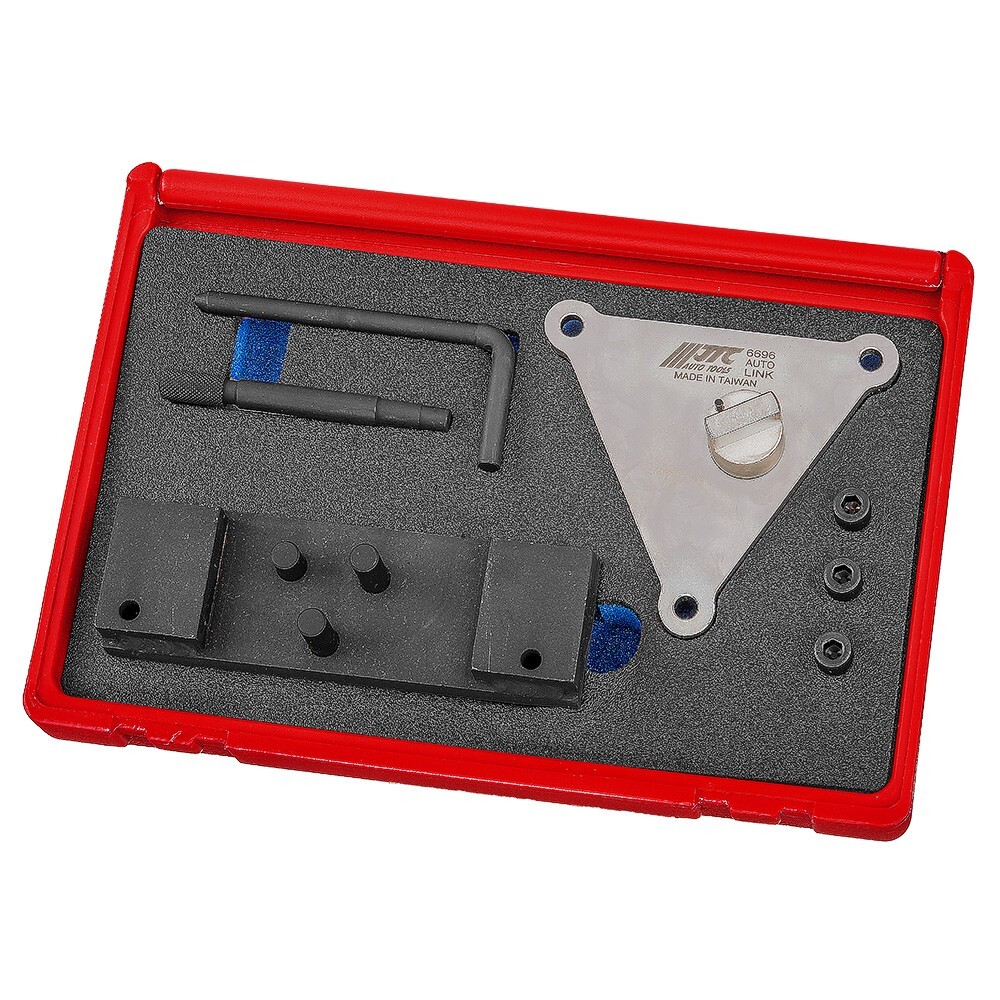

Артикул спец-інструменту:
