Популярні Трансмісії
Оберіть агрегат для перегляду сервісного мануалу та специфікацій
C635 DDCT
C635 DDCT (Dual Dry Clutch Transmission) — це 6-ступенева преселективна роботизована трансмісія нового покоління з двома сухими зчепленнями, розроблена інженерним альянсом Fiat Powertrain Technologies (FPT) та Magneti Marelli. На ринку Північної Америки агрегат отримав комерційне маркування Euro Twin Clutch Transmission і масово встановлювався на Fiat 500L (2014–2015 рр.) у зв'язці з потужним турбодвигуном 1.4 MultiAir Turbo (160 к.с.). Робота без розриву тяги На відміну від звичайних однодискових роботів Dualogic, у C635 одне зчеплення постійно контролює непарні передачі (1, 3, 5, R), а друге — парні (2, 4, 6). Наступна передача завжди попередньо ввімкнена, завдяки чому перемикання відбувається практично за мілісекунди без втрати крутного моменту та відчутних «клевків» кузова. Модельний ряд та агрегатування Окрім американської версії Fiat 500L (1.4 MultiAir Turbo, 160 к.с.), трансмісія під маркуванням TCT активно застосовується концерном на Alfa Romeo Giulietta, MiTo та Dodge Dart, де вона перетравлює крутний момент аж до 350 Нм. Конструктивні особливості та гідравліка C635 Подвійне сухе зчеплення LuK: компактний пакет з двома веденими дисками та механізмами компенсації зносу, вижим якого регулюється прецизійними підбірними шайбами для кожного контуру (К1 та К2). Електрогідравлічний мехатронік: автономний модуль керування під тиском 55–60 бар із високопродуктивним насосом, акумулятором тиску та пропорційними соленойдами клапанів. Два ізольовані масляні контури: коробка вимагає чіткого розділення синтетичної оливи редуктора КПП та спеціалізованої гідравлічної рідини мехатроніка Tutela CS Speed / Gearforce. Високий коефіцієнт ККД: відсутність гідротрансформатора забезпечує динаміку розгону кращу, ніж на МКПП, знижуючи споживання пального на 6–10% у міському циклі. Регламент надійності: Безвідмовна робота C635 DDCT вимагає оновлення рідини в мехатроніку кожні 40–50 тис. км, точного розрахунку регулювальних шайб під час монтажу зчеплення за допомогою оригінального спецінструменту та регулярного калібрування точок схоплювання дисків К1/К2 через діагностичний софт (wiTECH / MultiECUScan). Поєднання преселективної схеми подвійного зчеплення та прецизійної італійської гідравліки робить трансмісію C635 DDCT однією з найбільш динамічних і паливно-ефективних РКПП у класі компактних автомобілів.
CFC319 (C510 AMT)
Fiat Dualogic (CFC319 / C510 AMT) — це 5-ступенева роботизована трансмісія, побудована на базі посиленої механічної коробки передач Fiat C510 та оснащена фірмовим електрогідравлічним блоком керування виробництва Magneti Marelli (сімейство Selespeed / MTA). На відміну від молодшої серії C514, платформа C510 спроєктована під підвищений крутний момент (до 205–210 Нм), що дозволило концерну Stellantis агрегатувати цей «робот» не лише з бензиновими моторами, а й із тяговитими турбодизелями. Робочий тиск 45–55 бар За швидкість та чіткість вмикання передач відповідає автономна гідростанція: шестеренчастий насос нагнітає робочий тиск до 45–55 бар у мембранний гідроакумулятор. Це дозволяє швидко витискати зчеплення та перемикати передачі за частки секунди як в автоматичному (Auto / Eco), так і в ручному секвентальному режимі (Tip-Tronic). Модельний ряд та двигуни Модифікація CFC319 масово встановлювалася на міські хетчбеки та компактвени: Fiat 500, Fiat 500L, Punto. Коробка працює в парі з бензиновими двигунами 0.9 TwinAir Turbo, 1.4 16V Fire, а також із високомоментними дизелями 1.3 MultiJet (16V). Інженерні особливості системи CFC319 Посилена механіка C510: має збільшені підшипники первинного і вторинного валів та масивніший диференціал, що забезпечує довговічність трансмісії при роботі під великим навантаженням. Дві ізольовані масляні ванни: редукторна частина змащується трансмісійною оливою 75W-85, а виконавчий гідромодуль працює на спецрідині Tutela CS Speed. Їх змішування категорично неприпустиме. Модуль Magneti Marelli (MTA): компактний блок соленоїдів пропорційного тиску, оснащений безконтактними датчиками положення штоків на основі ефекту Холла, що підвищує надійність зчитування передач. Адаптивне керування TCU: процесор аналізує кут відкриття дроселя, швидкість коліс і нахил кузова (підйом / спуск), оптимізуючи момент перемикання для збереження пального та захисту зчеплення від перегріву. Регламент надійності: Для збереження гідроблока CFC319 обов'язковими є оновлення рідини Tutela CS Speed кожні 30–40 тис. км, контроль залишкового тиску в гідроакумуляторі (не нижче 35 бар після простою) та регулярне програмне калібрування точки схоплювання зчеплення (Kiss Point) через MultiECUScan. Поєднання міцної механічної платформи Fiat C510 та прецизійного гідравлічного приводу гарантує низьку витрату пального на рівні МКПП за повної відсутності гідротрансформаторних втрат.

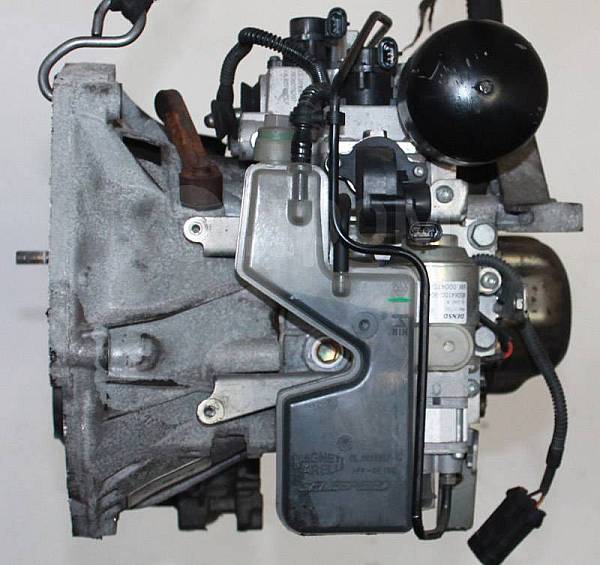

CFC328 (C514 AMT)
Fiat Dualogic (CFC328 / C514 AMT) — це 5-ступенева роботизована коробка передач, створена концерном Fiat у тісній співпраці з компанією Magneti Marelli. В основі трансмісії лежить перевірена часом механічна коробка серії C514, де процеси витискання зчеплення та вмикання передач автоматизовані завдяки автономному електрогідравлічному актуатору, який функціонує під робочим тиском до 40–50 бар. Режими та логіка керування Трансмісія забезпечує високу паливну економічність механіки з практичністю автомата, пропонуючи повністю автоматичні режими Normal та Eco (із оптимізацією обертів під мінімальну витрату), а також секвентальний ручний режим перемикання важелем. Застосування та модельний ряд Dualogic CFC328 масово встановлювалася на міські бестселери: Fiat 500, Fiat Panda, Grande Punto, Lancia Ypsilon та Ford Ka II, оснащені бензиновими двигунами 0.9 TwinAir, 1.2 8V та 1.4 16V. Особливості конструкції та вразливі вузли Два ізольовані масляні контури: коробка вимагає суворого розділення трансмісійної оливи шестерень КПП та гідравлічної рідини приводу актуатора Tutela CS Speed. Вразливі гідрокомпоненти: втрата тиску в мембранному гідроакумуляторі («груші»), знос щіток електродвигуна насоса високого тиску та виробіток штоків пропорційних соленоїдів. Знос зчеплення та датчиків: стирання фрикційного диска, люфт вилки зчеплення та збої потенціометрів положення штоків вибору/вмикання передач. Симптоми та помилки: ривки під час рушання, самовільне скидання в нейтраль «N», помилка тиску P1773 або положення зчеплення P1741. Регламент надійності: Безвідмовна робота Dualogic залежить від регулярної заміни гідрорідини Tutela CS Speed (кожні 30–40 тис. км), точного механічного регулювання штока зчеплення та своєчасного комп'ютерного калібрування точок схоплювання через діагностичне ПЗ (MultiECUScan / Fiat Examiner). Своєчасна ревізія гідравлічного блоку Magneti Marelli та правильне налаштування системи Fiat Dualogic CFC328 гарантують довговічність актуатора й плавну роботу трансмісії в міському трафіку.

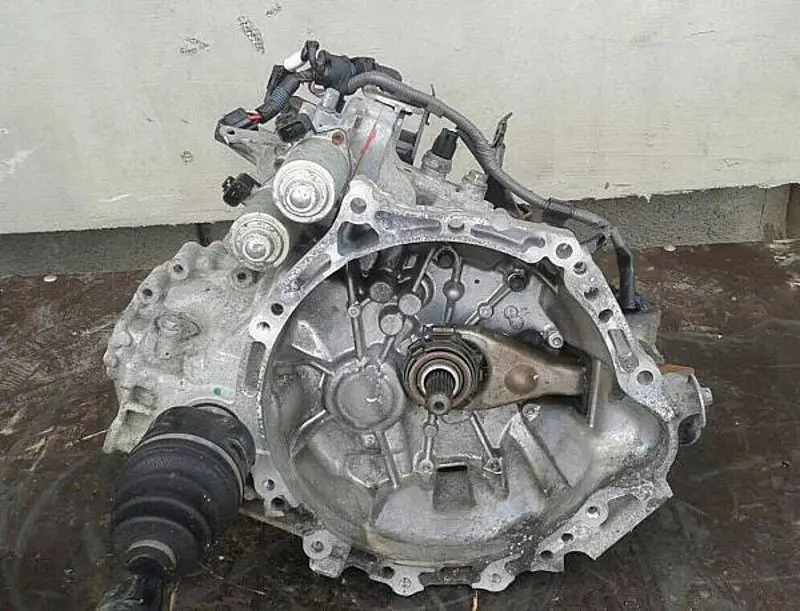

C50A / C53A
Toyota MMT (MultiMode Manual Transmission, C50/C53 AMT) — це 5-ступенева роботизована трансмісія, створена інженерами Toyota як економічна альтернатива класичним гідротрансформаторним автоматам. В основі агрегату лежить витривала заводська механіка серії C50 / C53, у якій процеси витискання зчеплення та вибору передач повністю автоматизовані за допомогою зовнішніх електромеханічних приводів під керуванням електронного блоку TCU. Конструкція без гідравліки Головна перевага MMT — повна відсутність примхливих гідроблоків, насосів високого тиску та масляних контурів. Всі механічні перемикання виконуються компактними сервомоторами з черв'ячними редукторами, що знижує загальну вагу агрегату і зводить втрати енергії практично до нуля. Алгоритми та режими руху Коробка підтримує три ключові режими: комфортний автоматичний «E» (Economy), динамічний «Es» (Sport) із пізнішим перемиканням на підвищені передачі, а також секвентальний ручний «M», де водій самостійно керує ступенями важелем селектора. Як влаштована система Toyota MultiMode Механічне серце C50/C53: перевірена часом 5-ступенева компоновка з класичними косозубими шестернями, синхронізаторами та сухим картером під звичайну трансмісійну оливу. Зчеплення SAC (Self-Adjusting): сухий однодисковий вузол із храповим механізмом самопідведення, який автоматично компенсує знос фрикційних накладок під час пробігу. Актуатор перемикання передач: окремий модуль на корпусі КПП із двома електромоторами, один з яких обирає площину передач (Select), а другий здійснює саме включення (Shift). Функція Creep Control («Повзучий хід»): система автоматично змикає зчеплення при відпусканні педалі гальма, імітуючи рушання класичного автомата для зручного паркування. Характер трансмісії: Оскільки передачі перемикає механічний привід з розмиканням одного диска зчеплення, момент перемикання супроводжується природною короткою технологічною паузою. Для досягнення ідеальної плавності ходу досвідчені водії злегка привідпускають педаль газу в момент перемикання передачі на вищу. Завдяки жорсткому механічному зв'язку двигуна з колесами трансмісія Toyota MultiMode гарантує максимально низьку витрату палива на рівні механічної коробки, пропонуючи при цьому повний комфорт міського автоматичного керування.

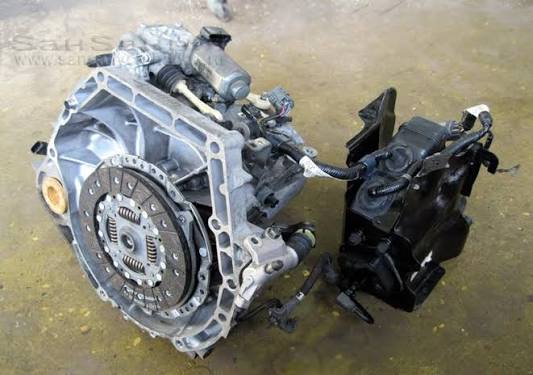

I-Shift
Honda i-Shift — це роботизована механічна коробка передач (Automated Manual Transmission, AMT), розроблена компанією Honda. В її основі лежить звичайна механічна КПП, де перемикання передач і робота зчеплення виконуються електронним блоком керування та електромеханічними приводами без участі водія. Принцип роботи Трансмісія поєднує економічність механіки з комфортом автоматичного керування. Доступний повністю автоматичний режим або ручне перемикання селектором. Застосування Встановлювалася переважно на моделі Honda Jazz (Fit) та Honda Civic з бензиновими двигунами малого та середнього об'єму. Типові несправності та Діагностика Природний знос зчеплення Відмова актуатора зчеплення Збої механізму вибору передач Несправність датчиків положення Рекомендація: При появі ривків, затримок або помилок на панелі приладів рекомендується негайна професійна комп'ютерна діагностика. Своєчасне обслуговування та правильне калібрування (адаптація) системи дозволяють значно продовжити ресурс РКПП.
Регламентні Оливи та Спецрідини
Оригінальні допуски для контурів актуатора та механічних редукторів
Оригінальна трансмісійна олива Honda MTF-III (Manual Transmission Fluid 3)
Оригінальна трансмісійна рідина Honda MTF-3 для роботизованих КПП i-Shift та МКПП. Забезпечує плавне перемикання передач, захист синхронізаторів і стабільну роботу актуаторів.
Toyota Genuine Manual Transmission Gear Oil LV 75W (API GL-4)
Оригінальне синтетичне трансмісійне масло низької в'язкості (Low Viscosity — LV), спеціально розроблене для роботизованих коробкок передач Toyota MMT (C50A / C53A) та механічних КПП Toyota. Забезпечує легке й чітке перемикання передач при низьких температурах, захищає синхронізатори та зменшує втрати на тертя.
Petronas Tutela CS Speed 75W
Оригінальна синтетична гідравлічна рідина, розроблена спеціально для електрогідравлічних приводів роботів Magneti Marelli (Dualogic, Comfort-Matic, Selespeed, DDCT).
Ford FE GL-4 75W
Оригінальна 100% синтетична енергоощадна трансмісійна олива класу SAE 75W (API GL-4) із заводським допуском Ford WSS-M2C200-D2. Спеціально розроблена для механічних коробок передач серії IB5 та 5-ступеневих роботизованих трансмісій Durashift EST автомобілів Ford Fusion та Fiesta. Забезпечує легке та безшумне перемикання швидкостей, захищає кольорові метали синхронізаторів і знижує навантаження на актуатори КПП при температурах до –48°C.
Наш Блог
СТАТТІ ТА РОЗБОРИПрактичні інструкції з дефектовки, налаштування та ремонту роботизованих трансмісій
Як правильно їздити на роботі Opel Easytronic: чи ставити в «нейтраль» на світлофорах та як вижити в заторах
Розбираємо фізику роботи роботизованої КПП Opel Easytronic: чому перемикання в «N» рятує блок керування від дорогого ремонту, як уникнути «клювків» носом і як правильно рухатися в міських заторах без перегріву зчеплення.
Робот Ford Durashift EST на Fusion та Fiesta: пристрій, типові несправності, коди помилок та секрети довговічності
Детальний гід по 5-ступеневій роботизованій коробці передач Ford Durashift EST (IB5) для Ford Fusion та Fiesta 1.4: як влаштований актуатор TCM, чому з'являються помилки P0810 та P0919, як правильно міняти оливу й рідину DOT 4 та як уникнути дорогого ремонту.
Генетика Ferrari у міському «каблучку»: розбір та секрети трансмісії Fiat C510 Dualogic (Comfort-Matic)
Як гоночні розробки Magneti Marelli та Ferrari опинилися під капотом звичайних Fiat Fiorino, Qubo і Doblò? Детальний інженерний розбір РКПП C510 Dualogic: будова гідроблока, тиск 50 бар, міфи про ненадійність та секрет «магічних» 28 міліметрів штока зчеплення.
